Willkommen auf meiner Website! In diesem Projekt zeige ich dir, wie du ein automatisches Parkhaustür-System mit einem Servo-Motor und einem Ultraschall-Sensor baust, das mithilfe des ESP8266 gesteuert wird. Mit diesem System kannst du eine Tür öffnen und schließen lassen, sobald ein Auto in der Nähe ist. Alles wird auf einem OLED-Display angezeigt, sodass du die Entfernung und den Status des Systems in Echtzeit überwachen kannst. Lass uns also loslegen!
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Benötigte Komponenten:
- ESP8266 (z.B. NodeMCU)

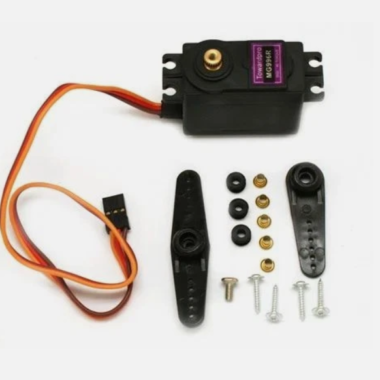

- Servo-Motor

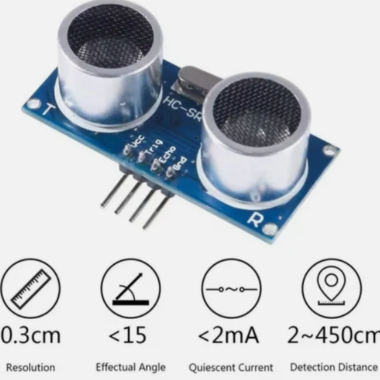

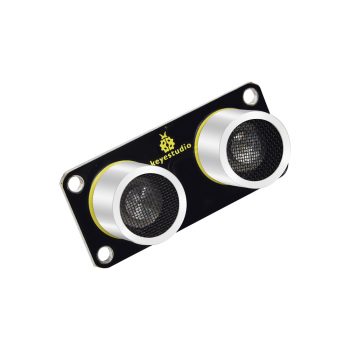

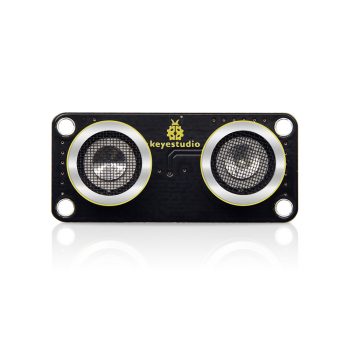

- Ultraschall-Sensor (HC-SR04)

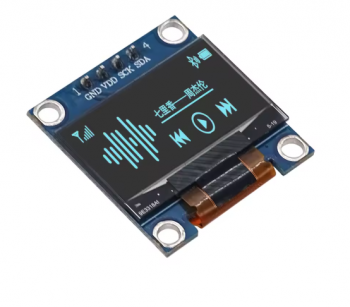

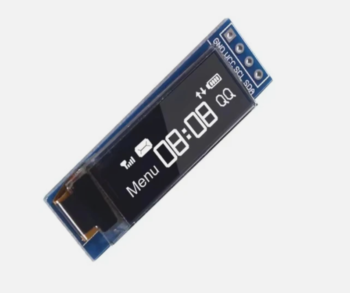

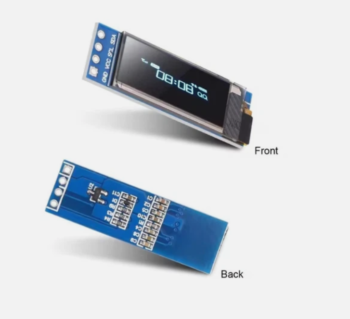

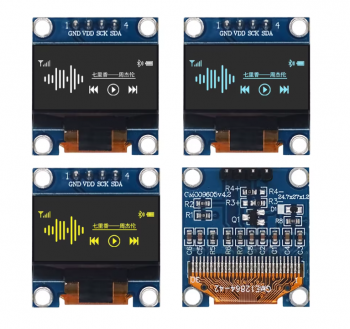

- OLED-Display (128x64)
- 2 LEDs (Grün und Rot)

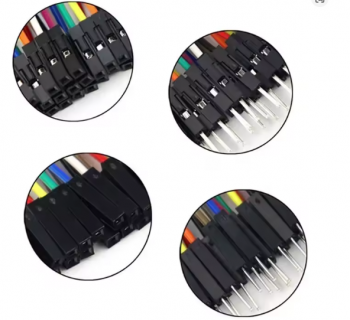

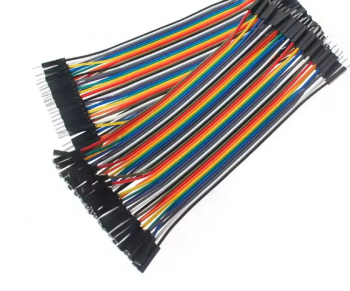

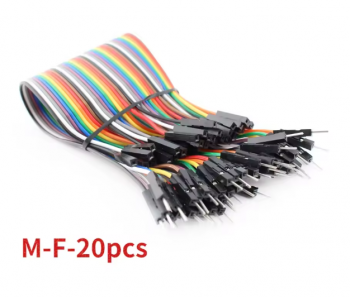

- Jumper Kabel

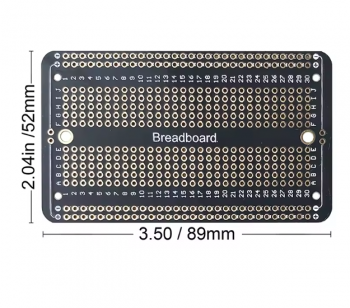

- Breadboard
- Widerstände (für LEDs)
Schaltplan und Verdrahtung:
-
Ultraschall-Sensor (HC-SR04):
- VCC → 3V (vom ESP8266)
- GND → GND
- Trig → GPIO5 (D1)
- Echo → GPIO4 (D2)
-
Servo-Motor:
- VCC → 5V (vom ESP8266)
- GND → GND
- Signal → GPIO13 (D7)
-

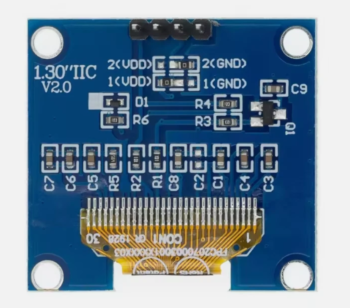

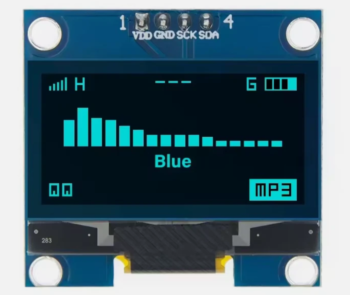

OLED-Display (I2C):
- VCC → 3V (vom ESP8266)
- GND → GND
- SCL → GPIO14 (D5)
- SDA → GPIO12 (D6)
-
LEDs (Grün und Rot):
- Grüne LED → GPIO2 (D4)
- Rote LED → GPIO16 (D0)
Schritt 1: Code und Bibliotheken
Der Code, den du für dieses Projekt benötigst, steuert den Servo-Motor, liest die Entfernung vom Ultraschall-Sensor und zeigt alle Daten auf dem OLED-Display an. Außerdem steuert der Code die grünen und roten LEDs, je nachdem, ob die Tür geöffnet oder geschlossen ist.
Wichtige Bibliotheken:
Servo.h
: Zum Steuern des Servo-Motors.NewPing.h
: Für die Kommunikation mit dem Ultraschall-Sensor.Wire.h
undU8g2lib.h
: Für das OLED-Display.#include <Wire.h>
#include <NewPing.h>
#include <Servo.h>
#include <U8g2lib.h>// Pin-Zuweisung
#define TRIG_PIN 5
#define ECHO_PIN 4
#define MAX_DISTANCE 200
#define SERVO_PIN 13
#define GREEN_LED_PIN 2
#define RED_LED_PIN 16NewPing sonar(TRIG_PIN, ECHO_PIN, MAX_DISTANCE); // Ultraschall-Sensor initialisieren
Servo servo; // Servo-Motor initialisieren
U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, 14, 12, U8X8_PIN_NONE); // OLED-Display initialisierenvoid setup() {
pinMode(GREEN_LED_PIN, OUTPUT);
pinMode(RED_LED_PIN, OUTPUT);
servo.attach(SERVO_PIN); // Servo an GPIO 13 anschließen
servo.write(0); // Tür geschlossen (0 Grad)
u8g2.begin(); // OLED starten
}void loop() {
int distance = sonar.ping_cm(); // Entfernung messen
if (distance > 0 && distance <= 13) { // Wenn das Auto näher als 13 cm ist
digitalWrite(GREEN_LED_PIN, HIGH); // Grüne LED an (Tür öffnet)
digitalWrite(RED_LED_PIN, LOW); // Rote LED aus
servo.write(150); // Tür öffnet sich auf 150 Grad
countdown(); // 5 Sekunden Countdown starten
} else {
digitalWrite(GREEN_LED_PIN, LOW); // Grüne LED aus
digitalWrite(RED_LED_PIN, HIGH); // Rote LED an (Tür geschlossen)
servo.write(0); // Tür bleibt geschlossen (0 Grad)
}
showDistance(distance); // Entfernung auf OLED anzeigen
}void countdown() {
for (int i = 5; i >= 0; i--) {
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_ncenB08_tr);
u8g2.drawStr(0, 10, "Countdown:");
u8g2.setCursor(0, 30);
u8g2.print(i);
u8g2.sendBuffer();
delay(1000);
}
servo.write(0); // Tür nach 5 Sekunden schließen
}void showDistance(int distance) {
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_ncenB08_tr);
u8g2.drawStr(0, 10, "Entfernung:");
u8g2.setCursor(0, 25);
u8g2.print(distance);
u8g2.print(" cm");
u8g2.sendBuffer();
}Code-Erklärung:
-
Ultraschall-Sensor (HC-SR04): Der Sensor misst kontinuierlich die Entfernung zum Auto. Wenn die Entfernung unter 13 cm liegt, öffnet sich die Tür. Der Wert für die maximale Entfernung ist auf 200 cm gesetzt.
-
Servo-Motor: Wenn der Sensor ein Auto erkennt (Entfernung < 13 cm), dreht sich der Servo-Motor auf 150 Grad und öffnet die Tür. Nach 5 Sekunden wird die Tür wieder auf 0 Grad geschlossen.
-
LEDs: Die grüne LED leuchtet, wenn die Tür geöffnet wird, und blinkt während des Countdowns. Die rote LED leuchtet, wenn die Tür geschlossen ist.
-
OLED-Display: Zeigt die Entfernung des Autos in Echtzeit an. Während des Countdowns wird die verbleibende Zeit angezeigt.
Fazit und Download:
Das Projekt kombiniert einfache Hardware und Software, um eine smarte Parkhaustür zu erstellen, die sich automatisch öffnet, wenn ein Auto in der Nähe ist, und sich nach 5 Sekunden wieder schließt. Du kannst den vollständigen Code direkt von meiner Website hier herunterladen.
Falls du Fragen hast oder Hilfe benötigst, hinterlasse einen Kommentar oder kontaktiere mich über das Kontaktformular.
-

![]() |
![]() |
HD Robotics 3D LED Cube mit ESP32
Einleitung
Der HD Robotics 3D LED Cube ist ein innovatives Projekt, das mit einem ESP32 Mikrocontroller betrieben wird und eine beeindruckende LED-Beleuchtung in drei Dimensionen ermöglicht. Dieses System nutzt WS2812-LEDs, die über die FastLED-Bibliothek gesteuert werden, und bietet eine benutzerfreundliche Steuerung über eine Web-Oberfläche.
Technische Spezifikationen
- Mikrocontroller: ESP32
- WLAN-Netzwerk: Eigenständiger Access Point
- LED-Typ: WS2812 RGB-LEDs

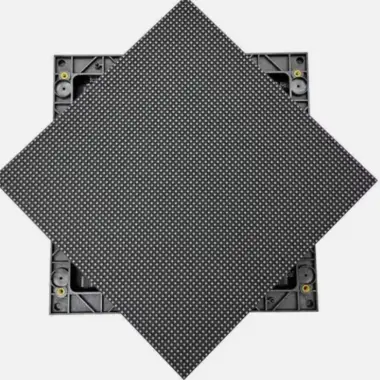

- Panels: 6 verbundene Panels mit jeweils 64 LEDs (insgesamt 384 LEDs)
- 1 Panel oben
- 1 Panel unten
- 4 Seitenpanels, definiert als „Panel 3“ im Code
- Signalverteiler: Ein externer Signalverteiler verbindet die Panels (kann auf AliExpress erworben werden)
- Steuerung: Webinterface zur Effekt- und Helligkeitskontrolle
Aufbau des Codes
1. WLAN-Access Point Einrichtung
Der ESP32 wird als Access Point (AP) konfiguriert, sodass sich Benutzer direkt mit dem Netzwerk „ESP32_LED_Controller“ verbinden können. Anschließend kann über den Browser die Steuerung erfolgen:
const char* ssid = "ESP32_LED_Controller";
const char* password = "12345678";
WiFi.softAP(ssid, password);
server.begin();
2. LED-Panels und FastLED-Bibliothek
Die LEDs sind in sechs Panels aufgeteilt, wobei jedes Panel aus 64 LEDs besteht. Ein externer Signalverteiler verbindet alle Panels, sodass nur ein einzelnes Signal vom ESP32 benötigt wird.
#define NUM_LEDS_PER_PANEL 64
#define PANEL1_PIN 2 // Oben
#define PANEL2_PIN 3 // Unten
#define PANEL3_PIN 4 // Seitenpanels
CRGB panel1[NUM_LEDS_PER_PANEL];
CRGB panel2[NUM_LEDS_PER_PANEL];
CRGB panel3[NUM_LEDS_PER_PANEL * 4]; // 4 Seitenpanels als eine Einheit
3. Verbindung der WS2812 LED-Panels
Die sechs Panels werden in einer 3D-Würfelanordnung mit einem einzigen Datenstrom verbunden. Hierzu wird ein Signalverteiler verwendet, der das Signal vom ESP32 an alle sechs Panels verteilt. Dieser Verteiler kann z. B. auf AliExpress gekauft werden. Die Verkabelung erfolgt folgendermaßen:
- Datenleitung vom ESP32 an den Signalverteiler
- Vom Verteiler führen separate Datenleitungen zu den sechs Panels
- Gemeinsame Stromversorgung für alle LEDs über eine 5V-Quelle mit ausreichender Leistung
4. Webinterface zur Steuerung
Das Webinterface ermöglicht es Benutzern, verschiedene Farben und Effekte für jedes Panel einzustellen. Der HTML-Code definiert verschiedene Buttons für Effekte und Helligkeitskontrolle:
<button class="button red" onclick="sendEffect('panel1=1')">Rot</button>
<button class="button green" onclick="sendEffect('panel1=2')">Grün</button>
<button class="button blue" onclick="sendEffect('panel1=3')">Blau</button>
Die JavaScript-Funktion sendet eine HTTP-Anfrage an den ESP32:
function sendEffect(effect) {
fetch('/?' + effect).then(response => console.log(response));
}
5. Effektsteuerung
Die Effekte für die LED-Panels werden über eine Switch-Case-Struktur verwaltet. Hier sind einige Beispiele:
- Einfarbige Beleuchtung:
case 1: fill_solid(leds, NUM_LEDS_PER_PANEL, CRGB::Red); break;
case 2: fill_solid(leds, NUM_LEDS_PER_PANEL, CRGB::Green); break;
- Rainbow-Effekt:
case 4: {
static uint8_t hue = 0;
fill_rainbow(leds, NUM_LEDS_PER_PANEL, hue++, 7);
break;
}
- Regen-Effekt: LEDs leuchten nacheinander auf, um den Eindruck von fallendem Regen zu erzeugen.
case 8: {
static int rainPosition = 0;
fill_solid(leds, NUM_LEDS_PER_PANEL, CRGB::Black);
leds[rainPosition] = CRGB::Blue;
rainPosition = (rainPosition + 1) % NUM_LEDS_PER_PANEL;
break;
}
6. Client-Anfragen verarbeiten
Der ESP32 verarbeitet HTTP-Anfragen und setzt entsprechend die LED-Effekte.
WiFiClient client = server.available();
if (client) {
String request = client.readStringUntil('\r');
if (request.indexOf("panel1=1") > -1) effectPanel1 = 1;
client.print(htmlPage());
client.stop();
}
Fazit
Dieses Projekt demonstriert die leistungsfähige Kombination aus ESP32, FastLED und einer Websteuerung. Der HD Robotics 3D LED Cube bietet eine faszinierende Möglichkeit, dynamische Lichteffekte über WLAN zu steuern und ist ideal für kreative Lichtinstallationen, interaktive Kunstprojekte und Smart-Home-Anwendungen. Durch den Einsatz eines Signalverteilers können alle sechs Panels effizient angesteuert werden, was eine gleichmäßige und synchrone Beleuchtung des gesamten Würfels ermöglicht.
mein Code :
#include <WiFi.h> // WLAN Access Point Konfiguration // HD Robotics 3D Cube-Einstellungen // LED-Arrays // HTTP-Server // Variablen zur Steuerung der LEDs // HTML-Seite <!-- Panel 2 (Oben) --> <!-- Panel 3 --> <!-- Helligkeitseinstellung --> <!-- Turn Off All --> <script> // Effekte für die Panels // Alle LEDs ausschalten // Regen-Effekt (von oben nach unten) rainPosition = (rainPosition + 1) % NUM_LEDS_PER_PANEL; // Position für nächsten Regen // Funktion zum Setzen der Helligkeit void setup() { // WLAN-Access Point starten Serial.begin(115200); void loop() { // Anfrage verarbeiten if (request.indexOf("panel2=1") > -1) effectPanel2 = 1; if (request.indexOf("panel3=1") > -1) effectPanel3 = 1; // Turn Off All // Helligkeit einstellen // HTML-Seite zurückgeben // Effekte auf Panels anwenden // LEDs aktualisieren |
das hier ist nicht final code ich teile mein final code nur mit Tiktok Live Abo Members.
