🔹 1. Hardware & Bibliotheken

• Display: TFT_eSPI (240×320, Touchscreen eingebaut)

• Speicher: SD-Karte über SPI

• Eingabe: Touchscreen (roh kalibriert mit TOUCH_X_MIN, TOUCH_X_MAX usw.)

• Ausgabe: RGB-LED (Pins 17, 4, 16), Backlight-Pin (27)

• WiFi: Verbindung zu Netzwerken, Speicherung in Preferences (EEPROM)

• Relais: externes ESP8266-Board über HTTP (IP, Benutzername, Passwort fest hinterlegt)

• Bilder: Anzeige von JPGs von SD mit TJpg_Decoder

🔹 2. GUI-Struktur

Der Bildschirm hat verschiedene Screen States:

Jeder State zeichnet seinen eigenen Screen und verarbeitet Touch-Eingaben.

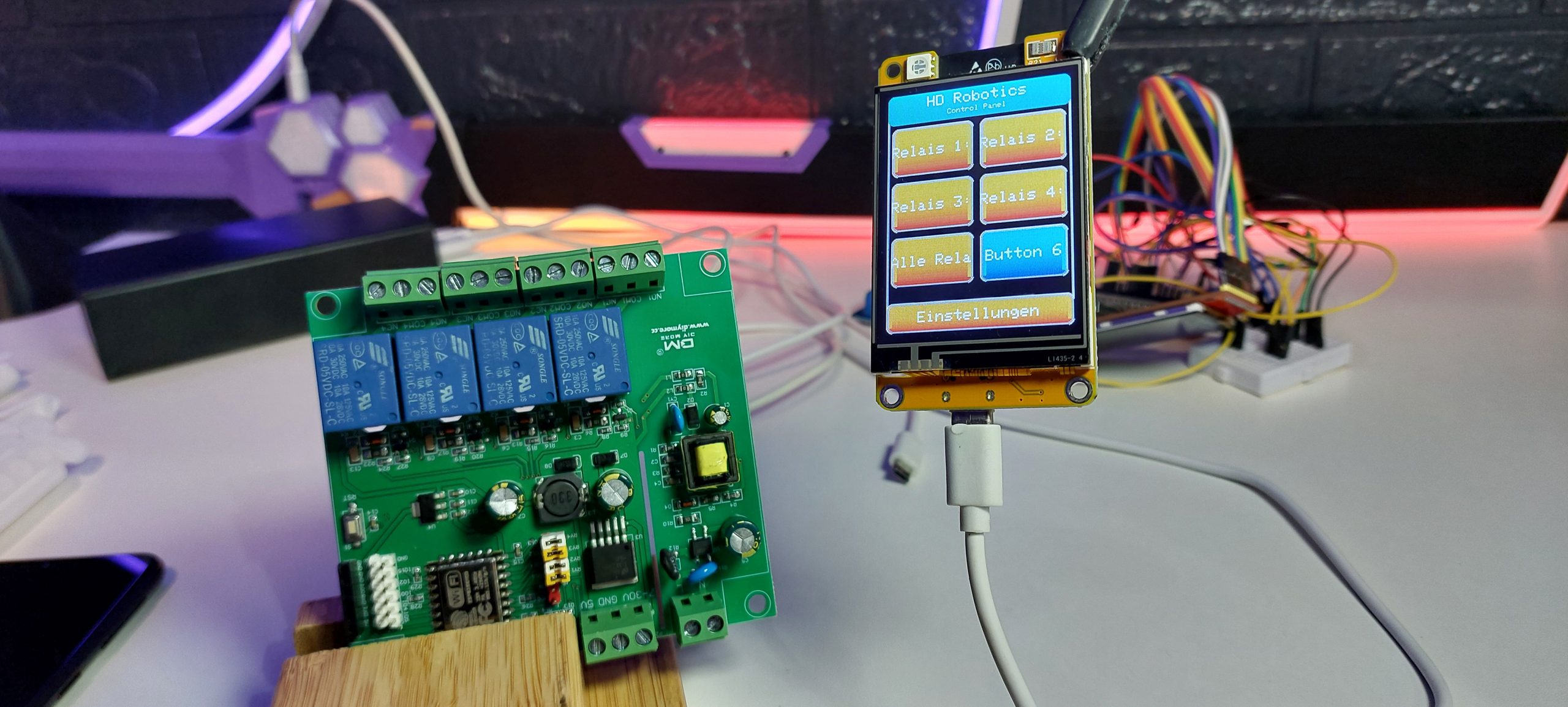

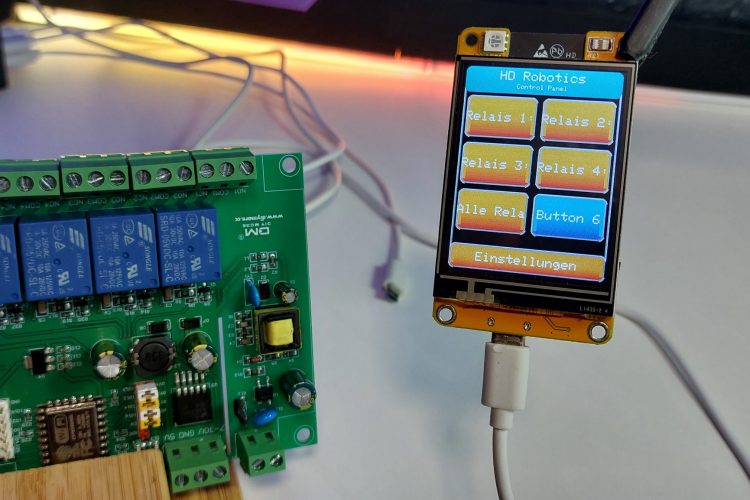

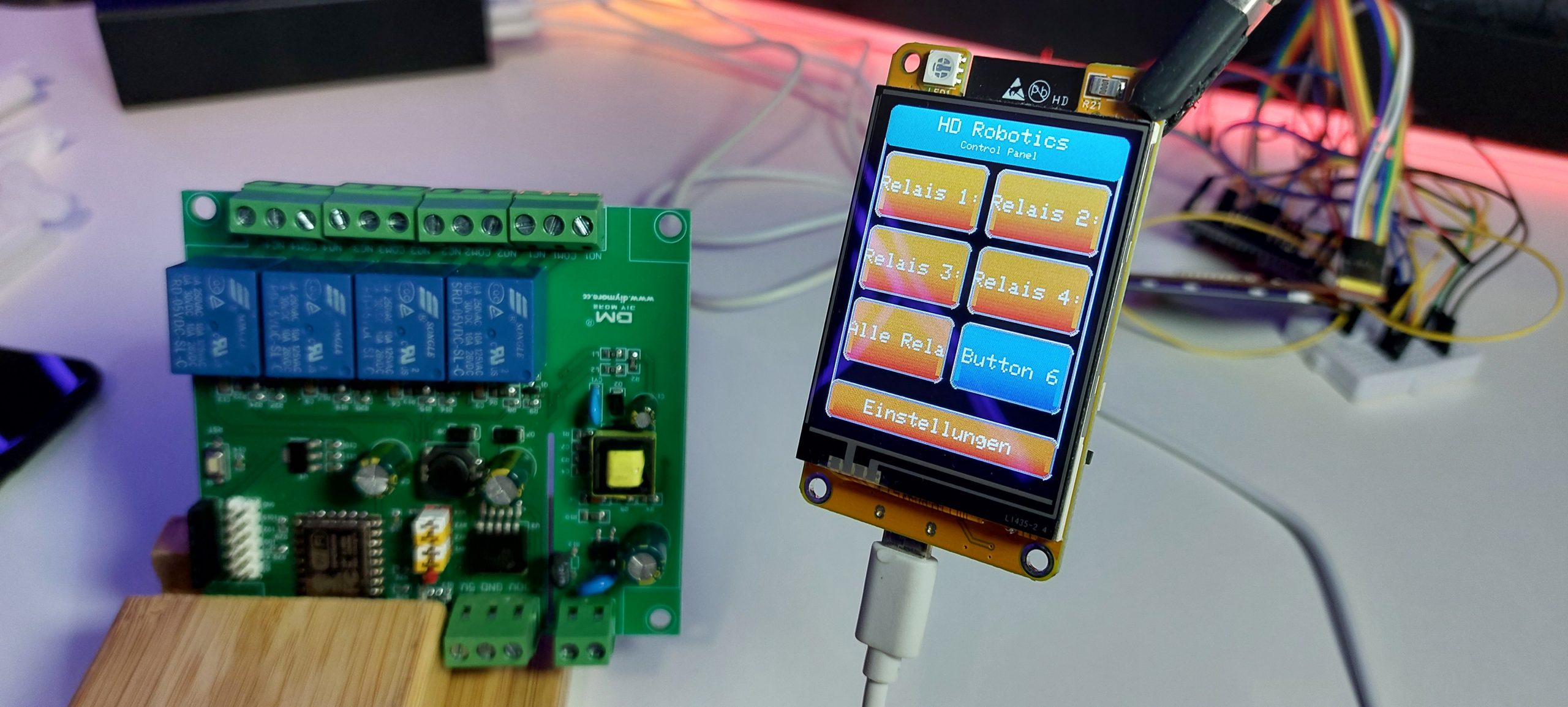

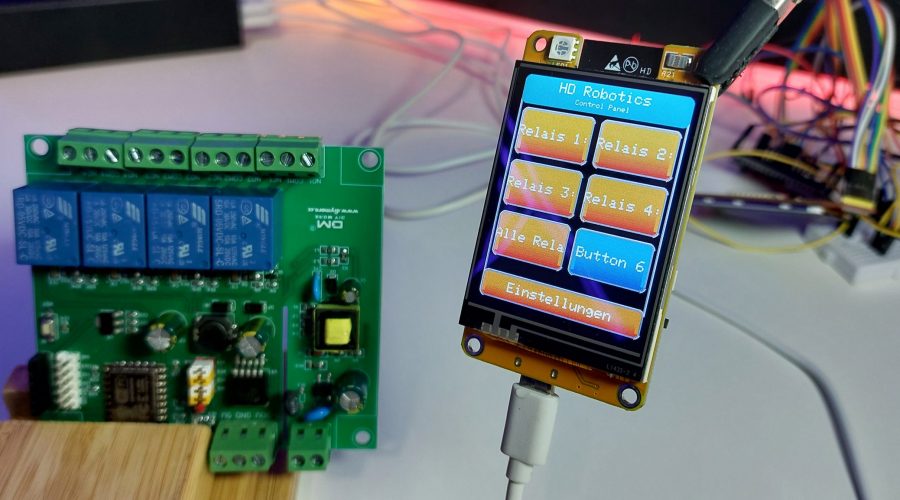

a) Main Menu

• 6 Buttons:

  • Relais 1–4 schalten

  • Alle Relais

  • Lauflicht (Running Light)

• Unten: Einstellungen-Button

b) Einstellungen (SETTINGS)

• Buttons: WiFi, Info, LED Settings, SD Bilder, Back

c) WiFi

• Scan von bis zu 10 Netzwerken

• Passwort-Eingabe über On-Screen Keyboard

• Verbindung und Speicherung der Daten in NVS (Preferences)

d) Info

• Zeigt:

  • Aktuelles WLAN

  • IP-Adresse

  • Datum & Uhrzeit (über NTP)

  • Copyright

  • www.hdrobotics.de

e) LED Settings

• Steuerung der RGB-LED:

  • Rot, Grün, Blau (ein/aus)

  • High/Low Brightness

  • Blinken ein/aus

• Status-Box mit aktuellem LED-Zustand

f) Image Viewer

• SD-Karte durchsuchen (rekursiv)

• JPGs auflisten

• Anzeige in Originalgröße, zentriert

• Back-Button

🔹 3. Relaissteuerung

• Über HTTP Requests an ein ESP8266-Board mit fester IP (192.168.178.88).

• Authentifizierung: admin / passwort123.

• Steuerung über 4 Buttons (ein/aus).

• Extra-Button: Alle Relais gleichzeitig.

• Statusabfrage alle 10 Sekunden (updateRelayStatus()).

🔹 4. Besonderheiten & Potentielle Probleme

1. LED-Pins vertauscht:

   • Rot-Button → LED_G

   • Grün-Button → LED_R
     Das sieht nach einer falschen Verkabelung oder einem Software-Trick aus.

2. Performance:

   • SD-Karten-Zugriff ist blockierend.

   • Touch-Abfrage alle 200ms → kann laggy wirken.

3. Sicherheit:

   • Relais-Authentifizierung im Klartext im Code gespeichert.

4. Keyboard:

   • Nur Großbuchstaben, keine Sonderzeichen außer .-_!.

   • Kein „OK“-Knopf außer unten „Connect“.

5. Rendering:

   • Gradient Buttons manuell gezeichnet → viel Rechenzeit, aber optisch schön.

6. WiFi Auto-Reconnect:

   • Nur beim Start versucht. Kein reconnect in loop().

🔹 5. Mögliche Verbesserungen

• Asynchrones Relais-Update (z. B. mit HTTPClient.begin() non-blocking).

• Touch-Entprellung verbessern → statt delay(200) lieber Zeitvergleich mit millis().

• Keyboard um Kleinbuchstaben & Sonderzeichen erweitern.

• SD-Bildanzeige: Option zum Zoomen/Scrollen hinzufügen.

• Relais-Sicherheit: Authentifizierung nicht im Klartext, sondern z. B. verschlüsselt speichern.

• LED-Pins richtig zuordnen, falls kein Hardware-Trick gewollt ist.

🔹 ESP32 Pinbelegung laut deinem Sketch

🌈 RGB-LED

⚠️ Achtung: In der LED-Logik im Code ist Rot ↔ Grün vertauscht (Software-Anpassung oder Verdrahtungsfehler).

💡 TFT Display (SPI-Bus)
ESP32 4M FLASH 2.4-inch 240*320 LCD display module with WIFI and Bluetooth

🖐️ Touchscreen (XPT2046)

👉 Touch läuft über SPI (gemeinsam mit Display): MOSI (23), MISO (19), SCLK (18), eigenes CS (21).

💾 SD-Karte (SPI)

👉 Nutzt ebenfalls den SPI-Bus:

• MOSI → 23

• MISO → 19

• SCLK → 18

• CS → 22

🔌 Versorgung

• 3.3V: ESP32 intern

• 5V (USB oder extern): für ESP32 + Relais + evtl. TFT-Backlight

• GND: gemeinsam für alle Komponenten

🔹 Pinübersicht in Tabelle
