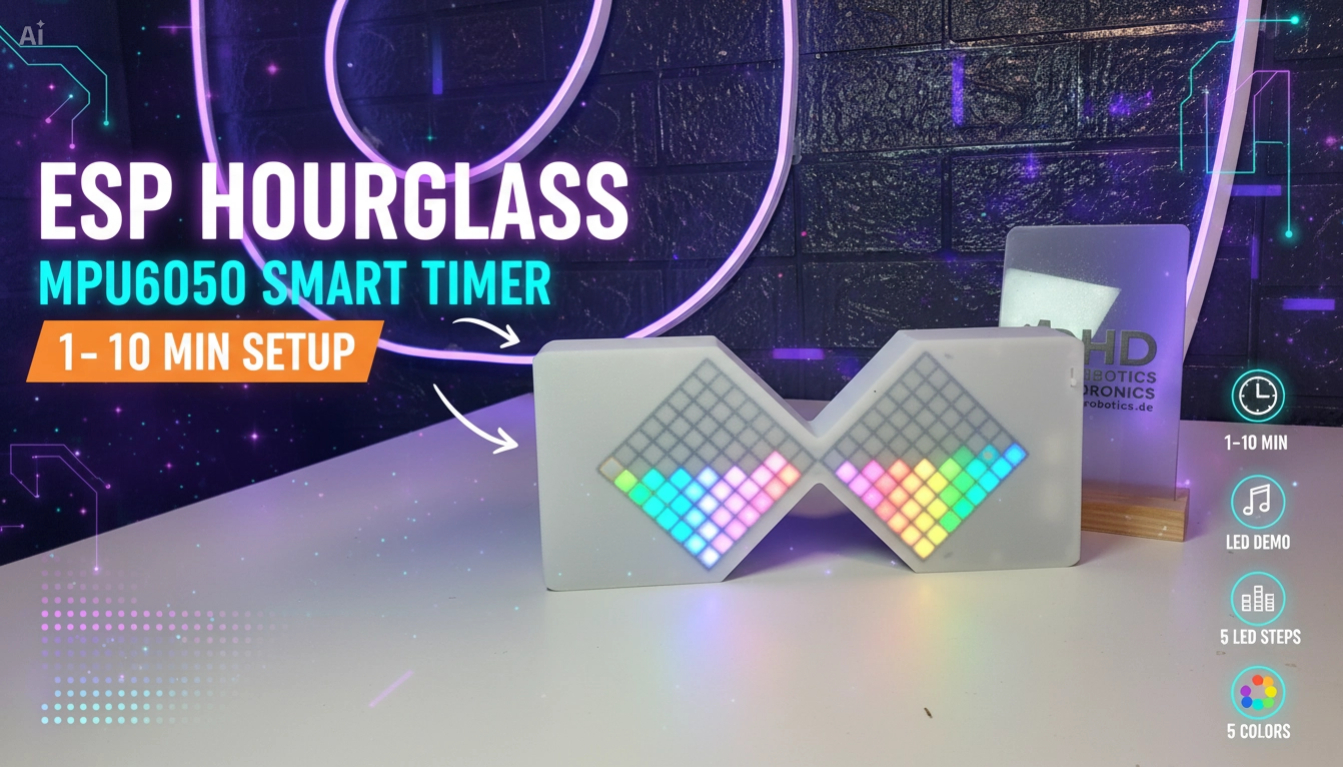

Smarte LED Sanduhr – High-End DIY Physics Clock
Erlebe die perfekte Symbiose aus digitaler Technik und analoger Ästhetik. Eine Sanduhr, die sich nach der Schwerkraft richtet.
Video-Anleitung
Projekt Impressionen
Benötigte Bauteile
Anschlüsse & Verkabelung
⚠️ WICHTIG: Das Gehäuse ist für den D1-Mini optimiert. Die Verkabelung funktioniert aber mit allen ESP8266-Modellen!
I2C Bus (Display & MPU)
SDA (Data)D2 / GPIO 4
SCL (Clock)D1 / GPIO 5
VCC3.3V
GNDGND
LED Matrix & Sound
LED DataD4 / GPIO 2
Buzzer (+)D7 / GPIO 13
Buttons (Navigation)
Button BACKD5 / GPIO 14
Button NEXTD6 / GPIO 12
Wie funktioniert die Technik?
1. Real-Time Physics Engine:
Der ESP8266 berechnet in Echtzeit die Position jedes einzelnen "Sandkorns" auf den 8x8 Matrizen. Durch die Daten des MPU6050 Sensors weiß das System immer, in welchem Winkel die Sanduhr steht, und lässt die Pixel physikalisch korrekt nach unten fließen.
2. I2C Multiplexing (OLED & MPU6050):
Obwohl beide Geräte am selben I2C-Bus hängen, kommunizieren sie getrennt. Das 0.91" OLED zeigt dir das Menü und die verbleibende Zeit, während der MPU6050 im Hintergrund permanent die Schwerkraft-Vektoren liefert.
3. WS2812B Matrix Mapping (Diamond Mode):
Um den Effekt einer echten Sanduhr zu erzielen, nutzt der Code ein spezielles Koordinaten-Mapping. Die Pixel werden so angesteuert, dass sie sich in der typischen "Haufen-Form" stapeln, wenn die Uhr ruhig steht.
4. Non-Blocking Melody Engine:
Die Töne des Buzzers werden über Timer-Interrupts gesteuert. Das bedeutet, dass der Buzzer die Physik-Simulation nicht verlangsamt – die Sandkörner fließen flüssig weiter, während eine Melodie spielt.
