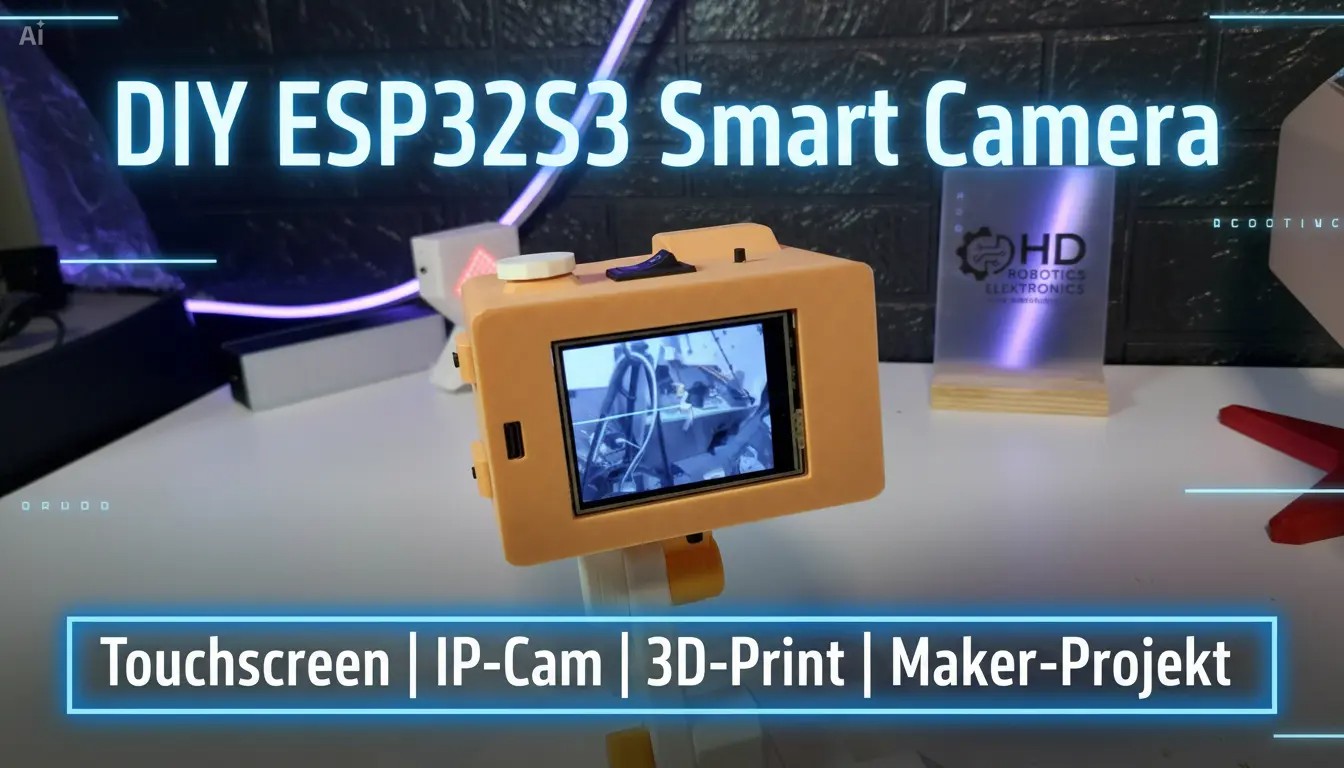

ESP32-S3 DIY Smart Camera – Professional Camera-OS
Verwandle deine ESP32-S3 Cam in eine hochperformante Smart Camera mit Professional OS, IP-Cam Modus, 2,4" Touch-Display und Echtzeit-WLAN-Streaming.
Video-Anleitung
Projekt Impressionen

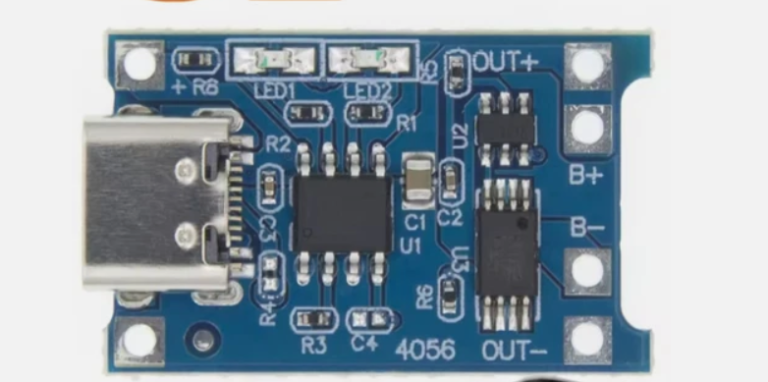

Benötigte Bauteile
Anschlüsse & Verkabelung
⚠️ WICHTIG: Die Pin-Belegungen müssen exakt eingehalten werden, damit das Camera-OS korrekt bootet!

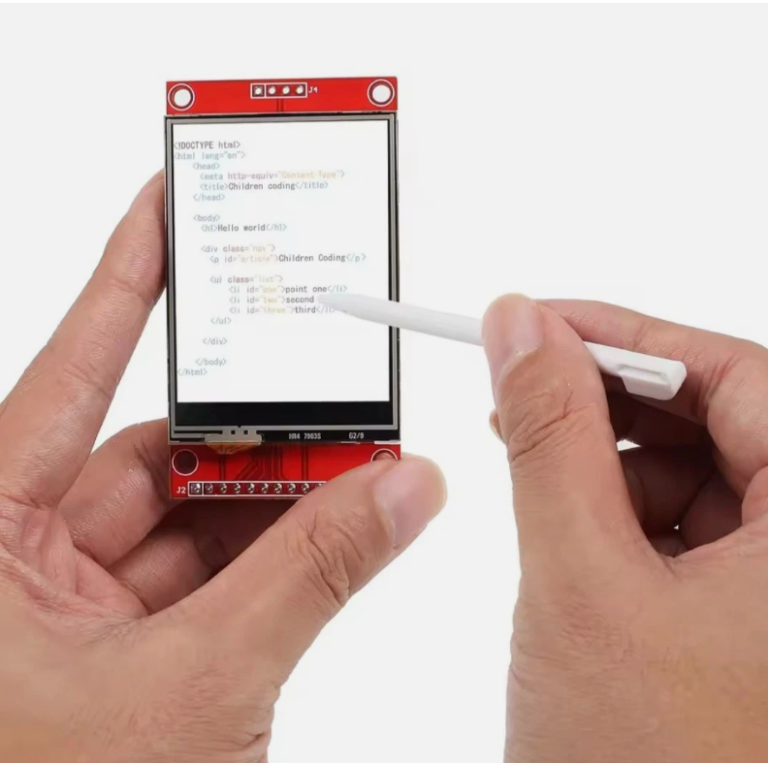

ILI9341 TFT Display
VCC / Power3.3V
GND / GroundGND
MOSI (Data In)GPIO 47
MISO (Data Out)GPIO 21
SCLK (Clock)GPIO 48
CS (Chip Select)GPIO 14
DC (Data/Command)GPIO 35
RST (Reset)GPIO 36
BL (Backlight)GPIO 37
Rotary Encoder (KY-040)
VCC / Power3.3V
GND / GroundGND
CLK (Pulse)GPIO 45
DT (Direction)GPIO 42
SW (Action Button)GPIO 0
XPT2046 Touch Screen
T_CLKGPIO 1
T_MOSIGPIO 2
T_MISOGPIO 3
T_CSGPIO 41
T_IRQ (Optional)GPIO 42
SD-Karte (MMC Modus)
Hinweis: Meist Onboard vorhanden. Falls extern genutzt:
CMD LeitungGPIO 38
CLK TaktGPIO 39
DATA 0GPIO 40
OV3660 Camera Sensor
Hinweis: Passender Slot auf Modul vorhanden. Falls Kabel genutzt:
XCLKGPIO 15
PCLKGPIO 13
SIOD / SIOCGPIO 4, 5
VSYNC / HREFGPIO 6, 7
Data Y2-Y9Bus 11-16
Sonstiges
Flashlight LEDGPIO 46
💡 Wichtiger Hinweis zum Aufbau & Gehäuse:
Mein 3D-Design für das Gehäuse ist speziell auf das verlinkte **DIY PCB** abgestimmt. Achtet beim Einlöten darauf, dass der **Encoder in der richtigen Position** sitzt und der **ESP32 in die korrekte Richtung** zeigt, damit alles perfekt in die Aussparungen passt.Falls ihr das DIY PCB nicht nutzen möchtet, könnt ihr auch universale **grüne Prototyping-Boards** verwenden. Ich habe im Gehäuse extra viel Platz gelassen: Ihr könnt die Teile einfach gemäß der Verbindungstabelle verkabeln und mit etwas **Heißkleber** im Gehäuse fixieren – das funktioniert genauso gut!
Das verlinkte ESP32-S3 Modul besitzt bereits einen **Onboard SD-Kartenslot** und einen **Kamera-Anschluss**. Die Pin-Tabelle oben dient primär als Referenz, falls ihr ein anderes ESP32-S3 Modell verwenden wollt.
Bedienung & Ersteinrichtung
1. WICHTIG: Die SD-Karte ist Pflicht!
Ohne eine eingesteckte Micro-SD-Karte (Format: FAT32) können keine Fotos gemacht und keine Videos aufgezeichnet werden. Auch die Galerie bleibt ohne Speicherkarte leer. Stelle sicher, dass die Karte vor dem Einschalten fest im Slot sitzt.
2. Touch-Kalibrierung (Nach dem Flashen):
Direkt nach dem ersten Hochladen des Codes wird die Kamera dich auffordern, die Ecken des Displays zu berühren. Dies ist **zwingend notwendig**, damit die Berührungen exakt an der richtigen Stelle im Menü erkannt werden. Die Daten werden fest im Flash-Speicher der Kamera gesichert.
3. WLAN & App-Verbindung:
Die Kamera startet standardmäßig im Access Point Modus (SSID: ESP32_Camera).
- Verbinde dein Handy mit diesem WLAN-Netzwerk.
- Öffne den Browser und gib die IP 192.168.4.1 ein.
- Die aktuelle IP-Adresse für den Browser findest du jederzeit im Setting-Menü unter dem Punkt Infos.
Wie funktioniert das Camera-OS?
1. Dual-Core Architektur (FreeRTOS):
Der ESP32-S3 nutzt beide Kerne parallel. Kern 0 kümmert sich ausschließlich um das Erfassen der Kamerabilder und das UI-Rendering auf dem Display, während Kern 1 das WLAN-Streaming und den Webserver übernimmt. So ruckelt das Display nicht, selbst wenn gestreamt wird.
2. Mutex-Decoupled Streaming:
Um "Ghosting" und Verzögerungen zu vermeiden, nutzt der Code einen Mutex-geschützten Frame-Buffer. Das Kamerabild wird blitzschnell im RAM kopiert, damit der Webserver es senden kann, ohne den Sensor zu blockieren.
3. High-Speed SPI (40MHz):
Das Display wird mit übertakteten 40MHz angesteuert. Dies ermöglicht die flüssigen 3D-Animationen und die schnellen Menüwechsel, die man sonst nur von Smartphones kennt.
4. Adaptives WiFi-Pacing:
Im "IP-Cam" Modus erkennt das System die WLAN-Leistung. Wenn ein Handy verbunden wird, optimiert die Kamera die Paketgrößen (Nagle's Algorithmus off), um die Latenz beim Live-Streaming unter 100ms zu halten.
