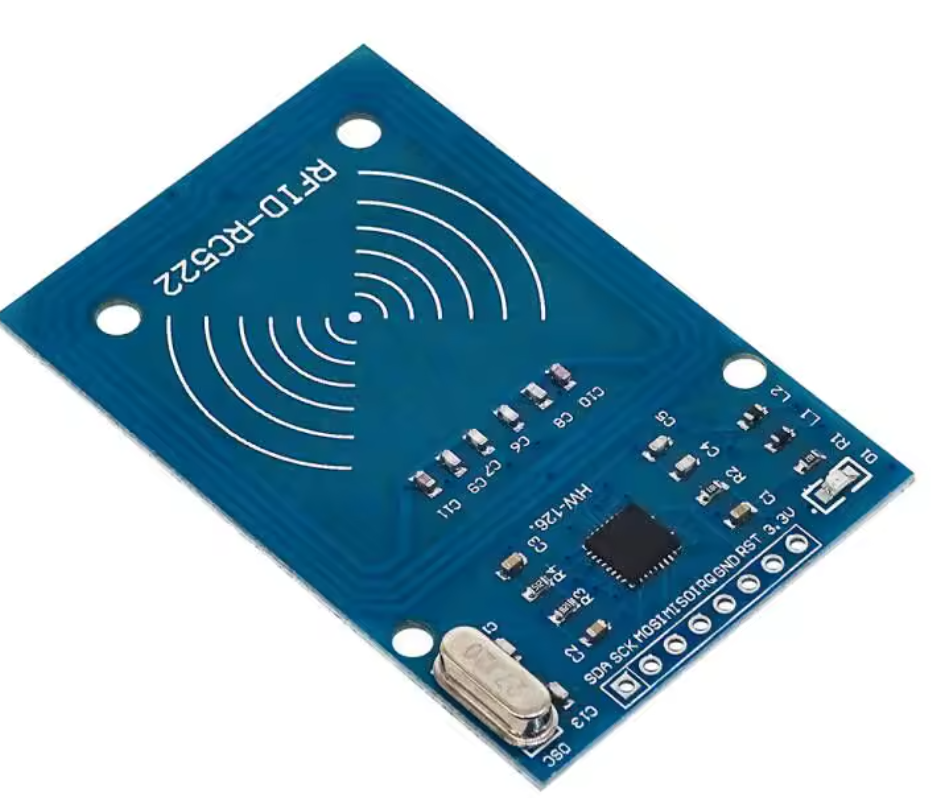

RFID IC Wireless Modul MFRC-522 (RC522) – 13,56 MHz NFC / RFID

• Das MFRC-522 RFID-Modul (RC522) ist ein weit verbreitetes, zuverlässiges 13,56 MHz HF-RFID/NFC-Modul für kontaktlose Kommunikation nach ISO/IEC 14443 Typ A. Es eignet sich hervorragend für Zutrittskontrollen, Authentifizierungssysteme, Lern- und IoT-Projekte.

  Dank der SPI-Schnittstelle lässt sich das Modul einfach und stabil mit gängigen Mikrocontrollern verbinden. Der integrierte Antennenkreis ermöglicht eine typische Leseentfernung von 30–50 mm, abhängig von Karte, Antenne und Umgebung.

  Das Modul unterstützt MIFARE Classic (S50/S70), MIFARE Ultralight sowie MIFARE Pro Karten und bietet grundlegende Sicherheitsfunktionen wie CRYPTO1-Verschlüsselung, CRC- und Paritätsprüfungen.

  Durch den geringen Stromverbrauch, die kompakte Bauform und die große Community-Unterstützung ist der RC522 besonders beliebt für DIY-Projekte, Ausbildung, Prototyping und Embedded-Entwicklung.

  ---

  Technische Daten

  • IC / Chipsatz: NXP MFRC522 (RC522)

  • Frequenz: 13,56 MHz (HF RFID / NFC)

  • Standard: ISO/IEC 14443 Type A

  • Unterstützte Karten:

    • MIFARE Classic (1K / S50, 4K / S70)

    • MIFARE Ultralight

    • MIFARE Pro

  • Kommunikation: SPI (bis 10 Mbps)

  • Betriebsspannung: 2,5–3,3 V
    (einige Modulvarianten unterstützen 3,3–5 V über integrierte Spannungsregler)

  • Stromverbrauch:

    • Betrieb: ca. 13–26 mA

    • Standby: ca. 10–13 mA

    • Sleep-Modus: < 80 µA

  • Leseentfernung: ca. 30–50 mm (bis 100 mm bei optimierter Antenne)

  • Abmessungen: ca. 37,5 × 33 mm oder 40 × 60 mm (je nach Version)

  • Betriebstemperatur: –30 °C bis +85 °C

Besondere Merkmale

✔ Kontaktloses Lesen & Schreiben von RFID-/NFC-Karten
✔ Unterstützt MIFARE-Verschlüsselung (CRYPTO1)
✔ SPI-Schnittstelle für schnelle und stabile Datenübertragung
✔ Geringer Stromverbrauch – ideal für Embedded- & IoT-Projekte
✔ Kompakte Bauform mit integrierter Antenne
✔ Große Community & viele Beispielcodes verfügbar
✔ Einfache Integration in Arduino-, ESP- & STM32-Projekte

Anwendungen

✔ Zutrittskontrollsysteme (RFID-Schlösser, Zugangskarten)
✔ Identifikations- & Authentifizierungssysteme
✔ Anwesenheits- & Zeiterfassung
✔ Arduino-, ESP32-, STM32- & Raspberry-Pi-Projekte
✔ IoT- & Smart-Home-Anwendungen
✔ DIY-Elektronik & Lernprojekte
✔ Ausbildung, Schulung & Prototyping

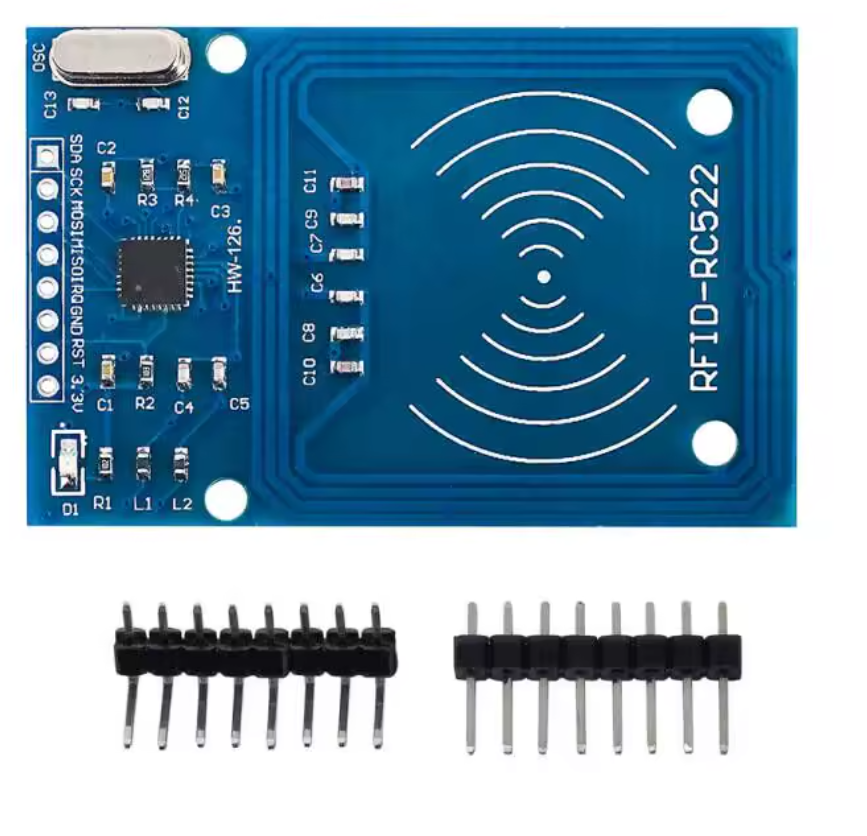

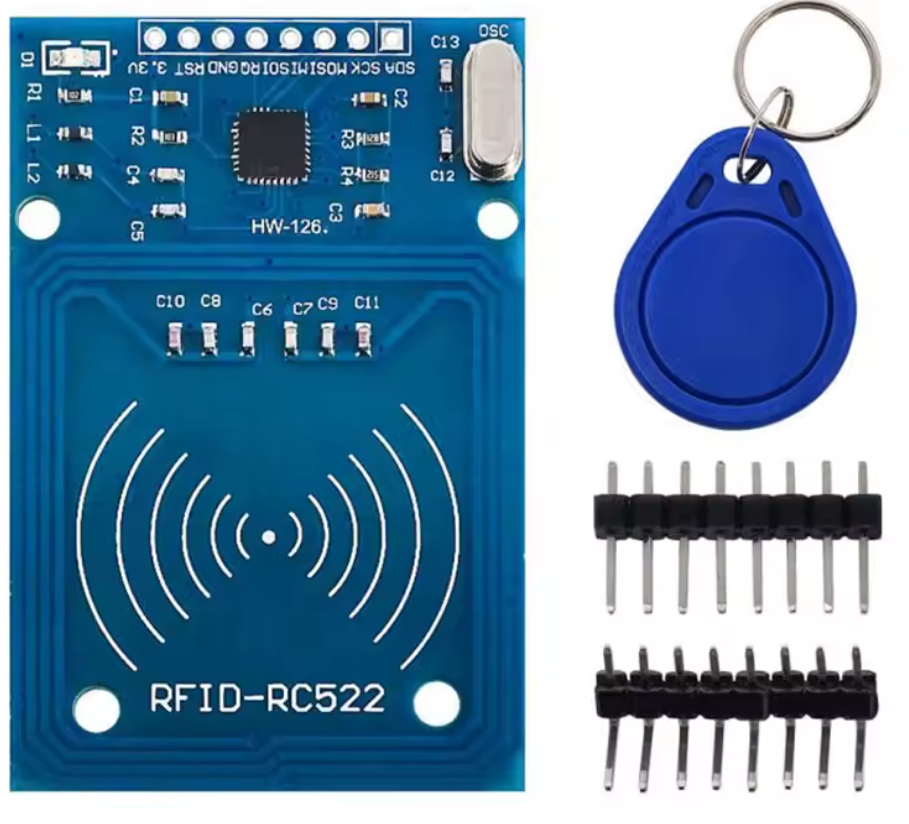

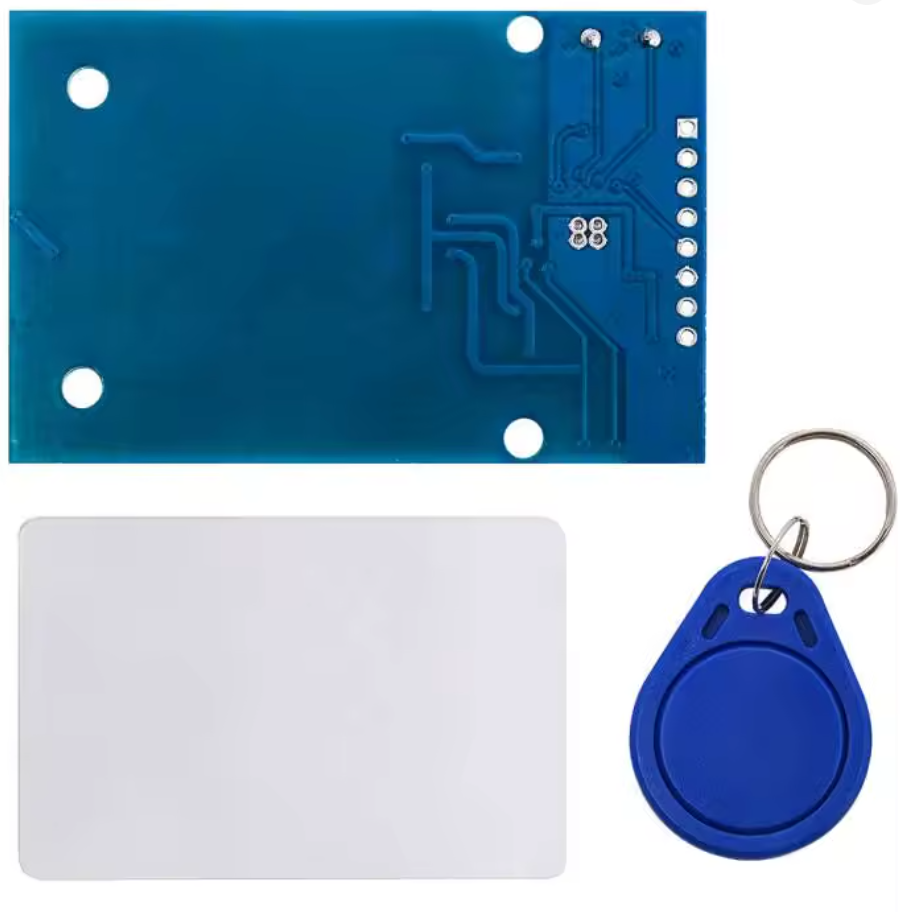

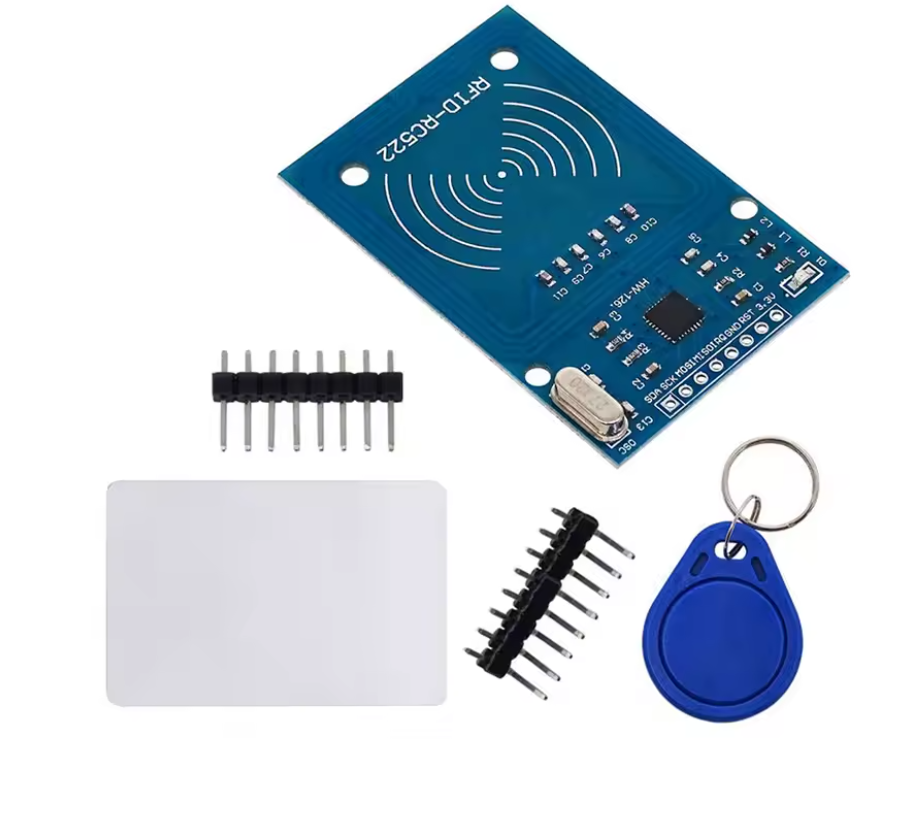

• Lieferumfang / Versandliste

  ✔ 1 × RFID RC522 Modul (MFRC-522)
  ✔ 1 × MIFARE S50 RFID Rohlingkarte (Standard-Karte)
  ✔ 1 × MIFARE S50 RFID Schlüsselanhänger (speziell geformt, Schlüsselring-Form wie abgebildet)
  ✔ 1 × Stiftleisten-Set
