AMS1117-3.3 DC-DC Abwärtsmodul– 3-Pin Spannungsregler –bis 800 mA

Produktbeschreibung

Das AMS1117-3.3 Spannungsregler-Modul wandelt eine Gleichspannung von ca. 4,75–12 V in eine stabile 3,3-V-Ausgangsspannung um. Der integrierte AMS1117-3.3 Low-Dropout-Linearregler (LDO) liefert einen maximalen Ausgangsstrom von bis zu 800 mA.

Durch den geringen Dropout von maximal 1,3 V kann das Modul bereits mit vergleichsweise niedrigen Eingangsspannungen zuverlässig betrieben werden. Das 3-Pin-Design (VIN / GND / VOUT) ermöglicht eine einfache und schnelle Integration in Entwicklungsboards, Prototypen und feste Schaltungen.

Der AMS1117 verfügt über integrierten Überlast- und Übertemperaturschutz, wodurch das Modul bei unsachgemäßer Belastung automatisch abschaltet und sich selbst schützt. Integrierte Filterkondensatoren sorgen für eine saubere und stabile 3,3-V-Versorgung empfindlicher Elektronik.

Technische Daten

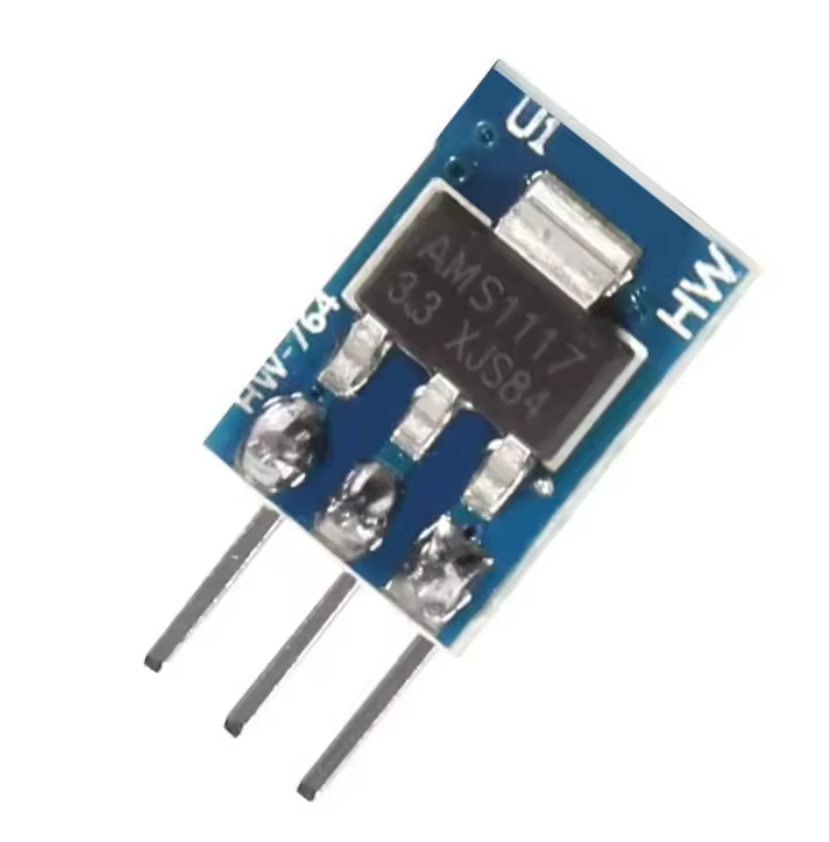

• Reglerchip: AMS1117-3.3

• Reglertyp: LDO Linearregler (kein Schaltnetzteil)

• Eingangsspannung: DC ca. 4,75 – 12 V

• Ausgangsspannung: 3,3 V DC (fest)

• Max. Ausgangsstrom: bis zu 800 mA

• Dropout-Spannung: max. 1,3 V (lastabhängig)

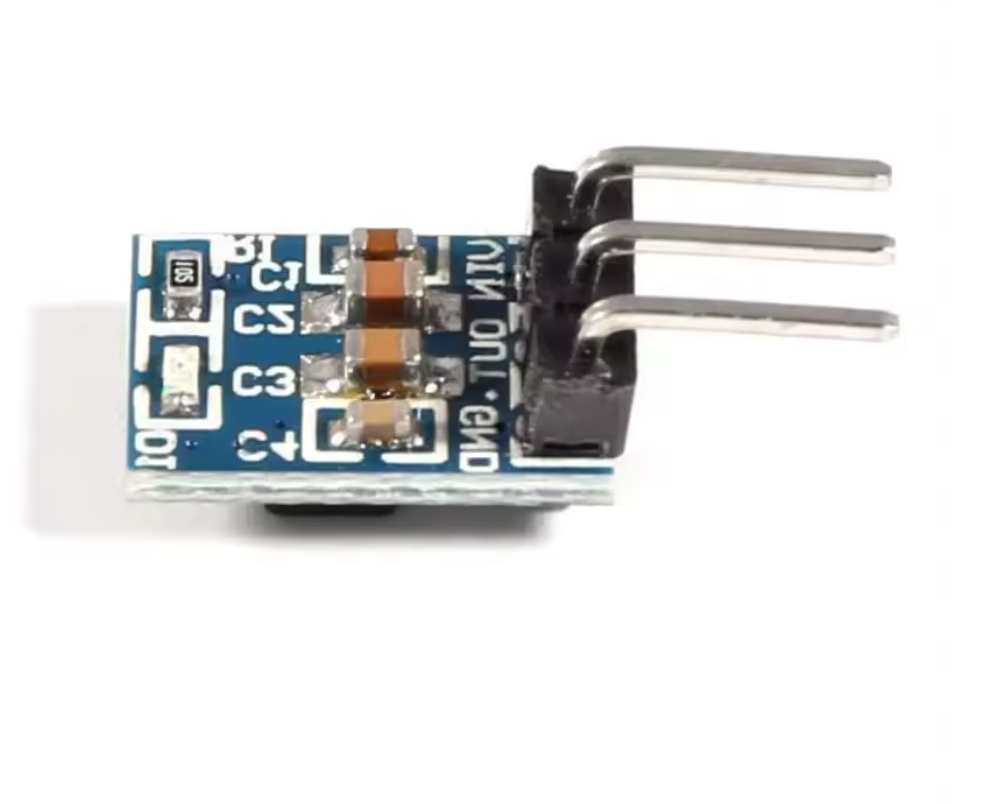

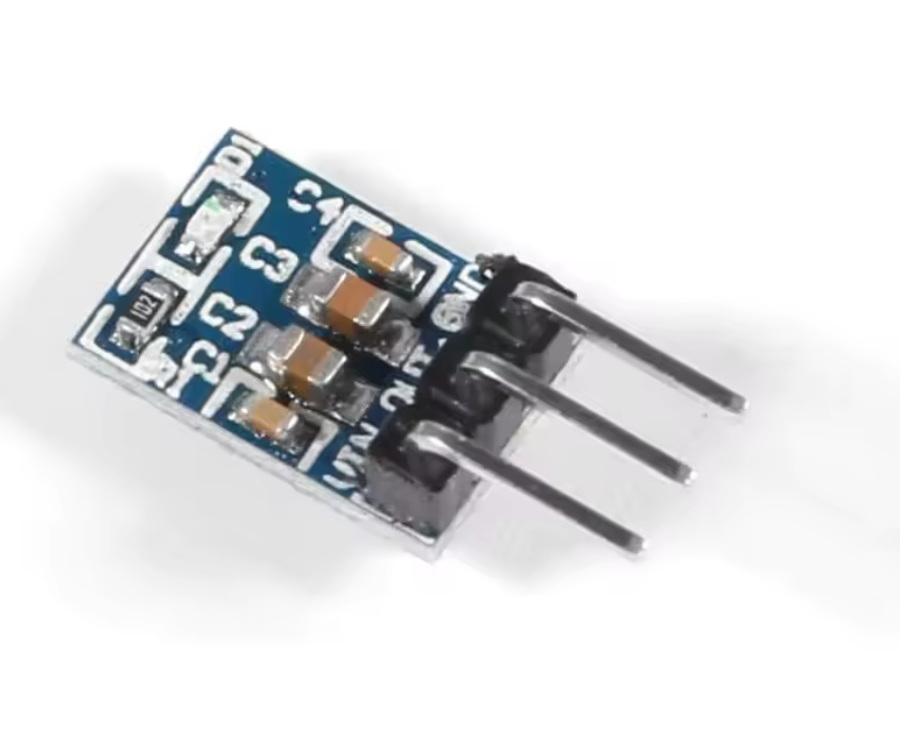

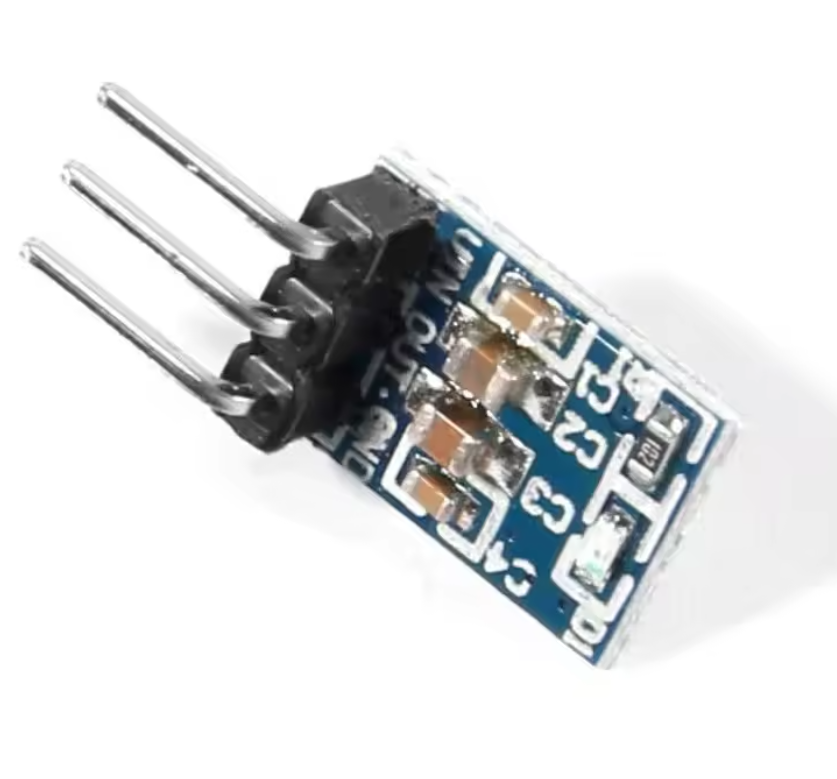

• Anschlüsse: 3 Pins (VIN / GND / VOUT)

• Schutzfunktionen: Überlast- & Übertemperaturschutz

• Kühlung: passiv über Leiterplatte

• Bauform: Spannungsregler-Abwärtsmodul

Besondere Merkmale

✔ Stabile 3,3-V-Ausgangsspannung
✔ Bis zu 800 mA Ausgangsstrom
✔ Geringer Dropout – geeignet für niedrige Eingangsspannungen
✔ Integrierter Überlast- & Übertemperaturschutz
✔ Kompaktes 3-Pin-Design für einfache Integration
✔ Saubere Spannungsversorgung durch Filterkondensatoren
✔ Ideal für Mikrocontroller & Logikschaltungen

Anwendungen

✔ Arduino UNO / MEGA2560 (3,3-V-Peripherie)
✔ STM32, ARM7 / ARM9 / ARM11
✔ MSP430 Development Boards
✔ FPGA / CPLD / PLD Systeme
✔ 3,3-V-MCUs mit geringem Stromverbrauch
✔ Prototyping & DIY-Elektronik
✔ Ausbildungs- & Lernprojekte

Lieferumfang

• 1 × AMS1117-3.3 Spannungsregler-Modul (3-Pin)

⚠ Kein echter DC-DC-Buck-Converter
Dieses Modul ist ein Linearregler – überschüssige Spannung wird in Wärme umgewandelt.

⚠ Maximalstrom beachten
Der Ausgangsstrom darf 800 mA nicht überschreiten, andernfalls kann es zu Überhitzung oder Abschaltung kommen.

⚠ Wärmeentwicklung berücksichtigen
Bei hohen Eingangsspannungen oder hoher Last ist ggf. zusätzliche Kühlung erforderlich.

⚠ Nur für Lern-, Hobby- & Entwicklungszwecke
Nicht für sicherheitskritische oder industrielle Anwendungen vorgesehen.

⚠ Keine Haftung bei Fehlanwendung
Schäden durch falsche Spannung, Kurzschluss oder unsachgemäßen Gebrauch liegen beim Käufer.

⚠ Nicht für Kinder geeignet
Kein Spielzeug – enthält elektronische Bauteile.

⚠ ESD-Schutz beachten
Beim Umgang mit elektronischen Bauteilen geeignete Schutzmaßnahmen einhalten.
