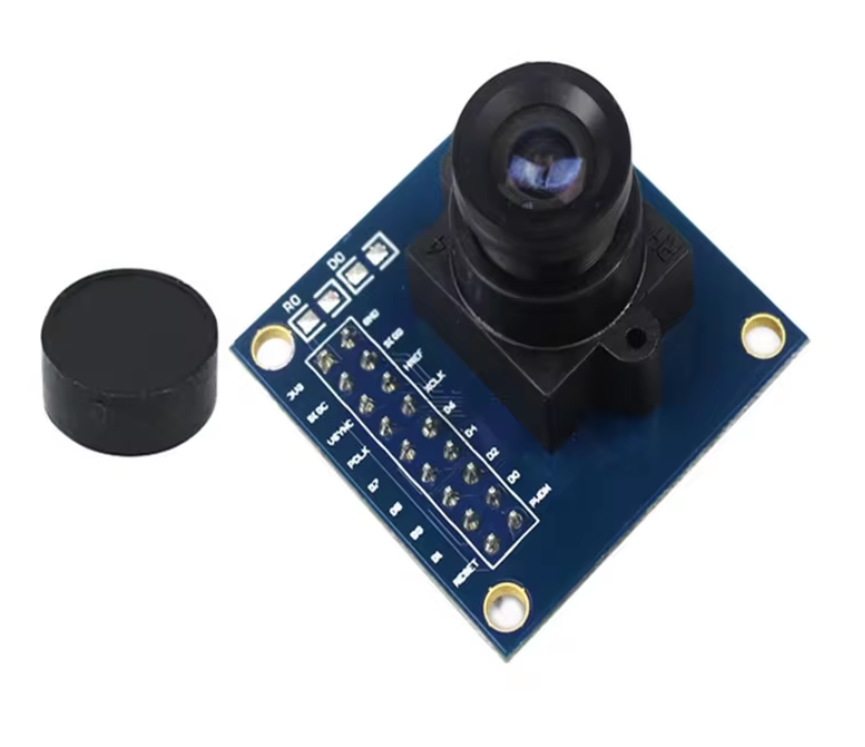

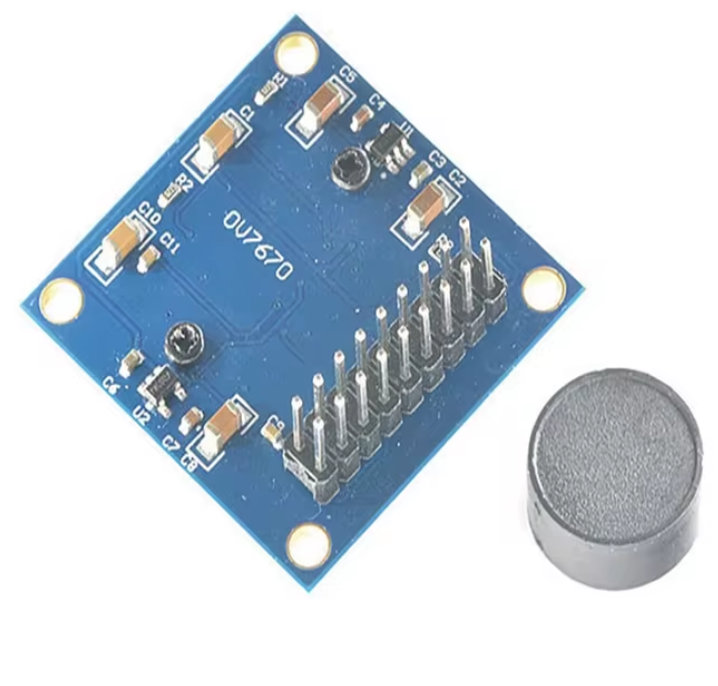

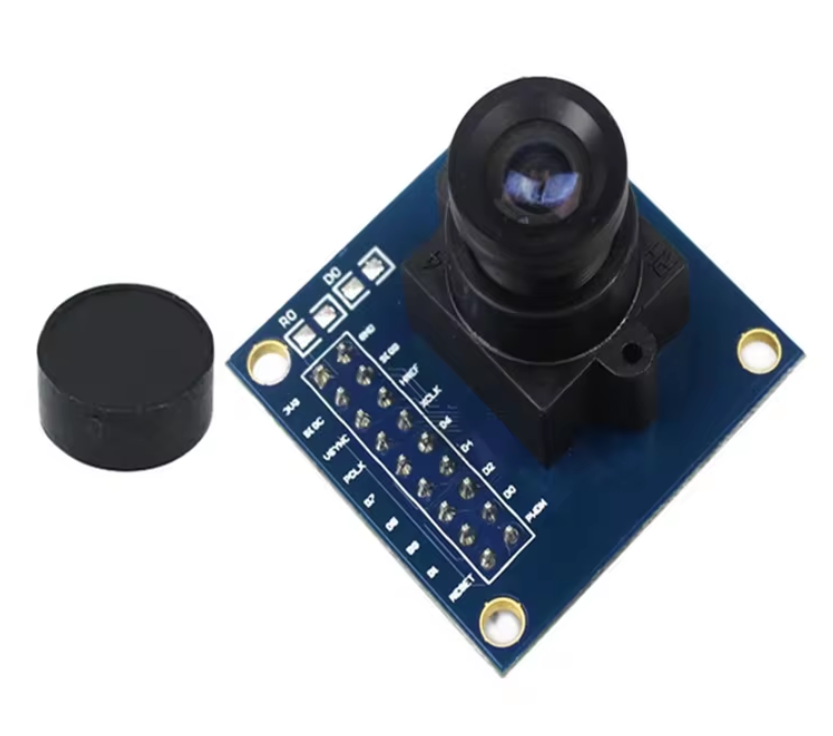

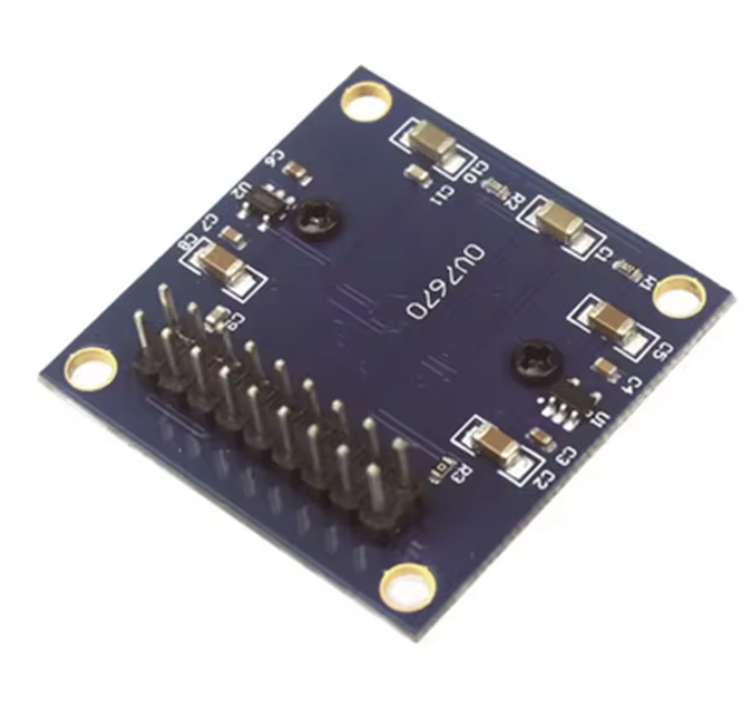

OV7670 Kameramodul – VGA 640×480 – SCCB/I2C CIF, VGA CIF, VGA

Das OV7670 Kameramodul ist ein leistungsfähiger CMOS-Bildsensor mit integriertem Bildsignalprozessor (ISP). Es kombiniert geringe Betriebsspannung, kompakte Bauform und umfangreiche Bildverarbeitungsfunktionen in einem einzigen Modul und eignet sich hervorragend für Embedded-, Lern- und Prototyping-Anwendungen.

Der Sensor liefert VGA-Auflösung mit bis zu 30 Bildern pro Sekunde und ermöglicht durch VarioPixel-Unterabtastung die Ausgabe kleinerer Auflösungen bis hinunter zu 40 × 30 Pixeln. Über die SCCB-Schnittstelle (I2C-kompatibel) können sämtliche Parameter wie Belichtung, Weißabgleich, Gamma, Farbsättigung, Schärfe und Rauschunterdrückung softwareseitig gesteuert werden.

Dank der hohen Lichtempfindlichkeit eignet sich das Modul auch für Anwendungen mit schwacher Beleuchtung. Omnivision-typische Sensortechnologien reduzieren effektiv Festmusterrauschen, Blooming-Effekte und tote Pixel, wodurch ein stabiles und farbtreues Bild erzielt wird.

Das OV7670-Modul unterstützt zahlreiche Ausgabeformate, darunter RGB, YUV, YCbCr und RAW RGB, und ist damit flexibel für unterschiedlichste Bildverarbeitungs- und Anzeigeanwendungen einsetzbar.

Technische Daten

• Bildsensor: Omnivision OV7670

• Sensortyp: CMOS mit integriertem ISP

• Auflösung:

  • VGA: 640 × 480

  • CIF & skalierbar bis 40 × 30

• Max. Bildrate: bis zu 30 fps (VGA)

• Scan-Modus: Progressiv

• Ausgabeformate:

  • YUV / YCbCr (4:2:2)

  • RGB565 / RGB555 / RGB444

  • GRB 4:2:2

  • RAW RGB (8 Bit)

• Schnittstelle: SCCB (I2C-kompatibel)

• IO-Spannung: 2,5 – 3,0 V

• Leistungsaufnahme: ca. 60 mW bei 15 fps (VGA, YUV)

• Schlafmodus: < 20 µA

• Optische Größe: 1/6"

• Pixelgröße: 3,6 µm × 3,6 µm

• Sichtfeld (FOV): ca. 25°

• Empfindlichkeit: 1,3 V / (Lux·Sek.)

• Signal-Rausch-Verhältnis: 46 dB

• Dynamikbereich: 52 dB

• Betriebstemperatur:

  • Betrieb: –30 °C bis +70 °C

  • Empfohlen: 0 °C bis +50 °C

Besondere Merkmale

✔ VGA-Kamera mit bis zu 30 fps
✔ Hohe Lichtempfindlichkeit – geeignet für Low-Light
✔ Umfangreiche ISP-Funktionen (Gamma, Weißabgleich, Sättigung, Schärfe)
✔ Automatische Belichtung & Bildoptimierung
✔ Rauschunterdrückung & tote-Pixel-Kompensation
✔ Unterstützung vieler Bildformate
✔ SCCB/I2C-kompatible Steuerung
✔ Sehr geringer Stromverbrauch im Sleep-Modus

Anwendungen

✔ Arduino- & Mikrocontroller-Projekte
✔ STM32-, ARM- & Embedded-Vision-Systeme
✔ Bildverarbeitung & Kameratests
✔ Lern- & Ausbildungsprojekte
✔ DIY-Elektronik & Prototyping
✔ Robotik & Machine-Vision-Grundlagen
✔ Low-Power-Kamerasysteme

Lieferumfang

• 1 × OV7670 Kameramodul (VGA 640×480)

(ohne Mikrocontroller, Kabel oder Adapter )

⚠ Kein Verbraucher- oder Überwachungssystem
Nicht für sicherheitsrelevante, behördliche oder dauerhafte Überwachungsanwendungen vorgesehen.

⚠ Nur für Lern-, Hobby- & Entwicklungszwecke
Die Verwendung erfolgt auf eigene Verantwortung des Käufers.

⚠ Keine Plug-and-Play-Kamera
Für den Betrieb sind Programmierung, passende Bibliotheken und kompatible Hardware erforderlich.

⚠ Spannungsbereiche einhalten
Falsche Versorgungsspannung kann das Modul dauerhaft beschädigen.

⚠ Nicht für Kinder geeignet
Kein Spielzeug – enthält empfindliche elektronische Bauteile.

⚠ ESD-Schutz beachten
Beim Umgang mit dem Kameramodul geeignete Schutzmaßnahmen gegen elektrostatische Entladung treffen.
