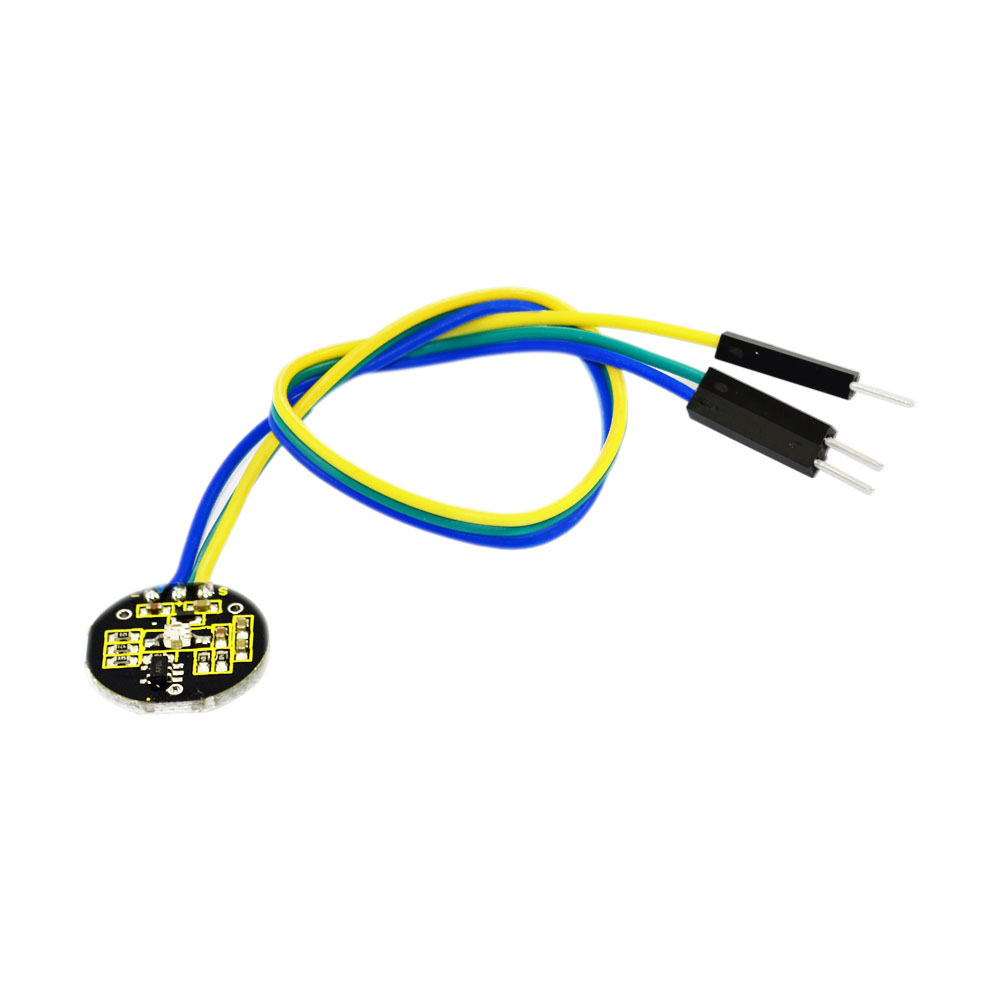

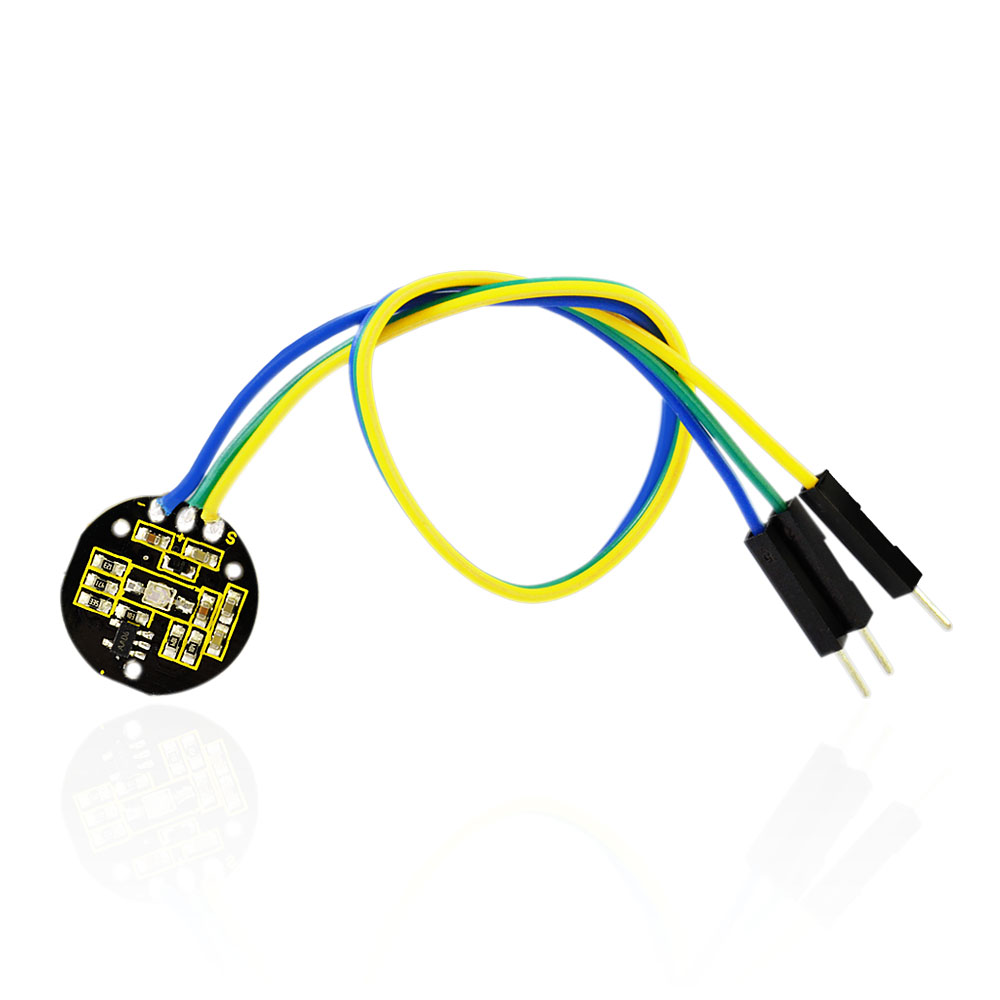

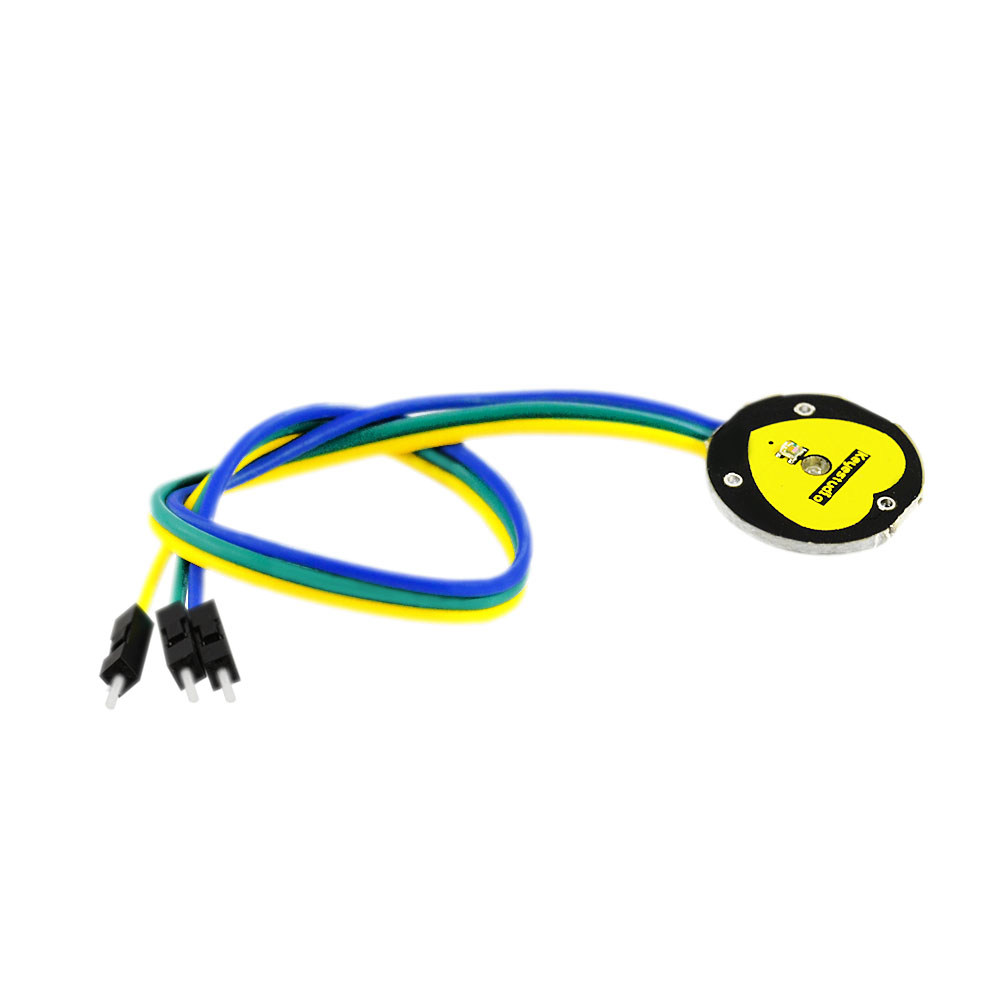

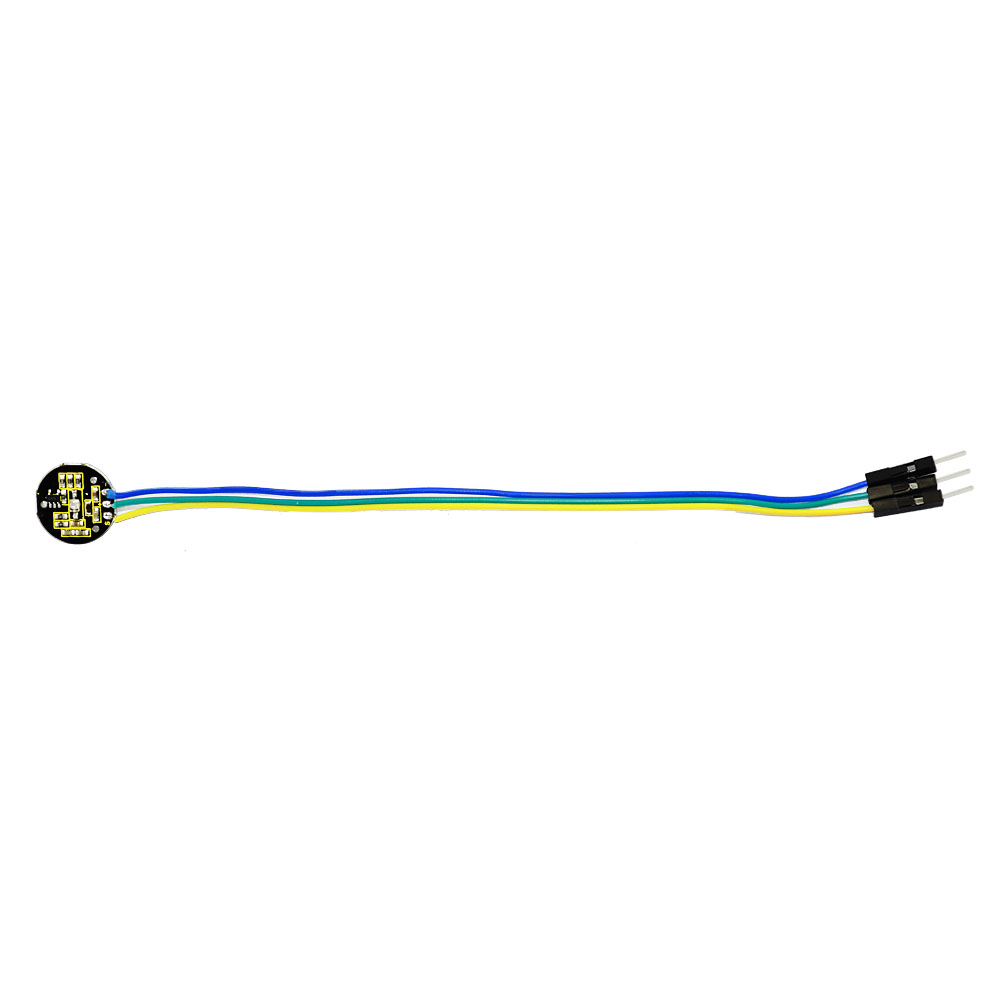

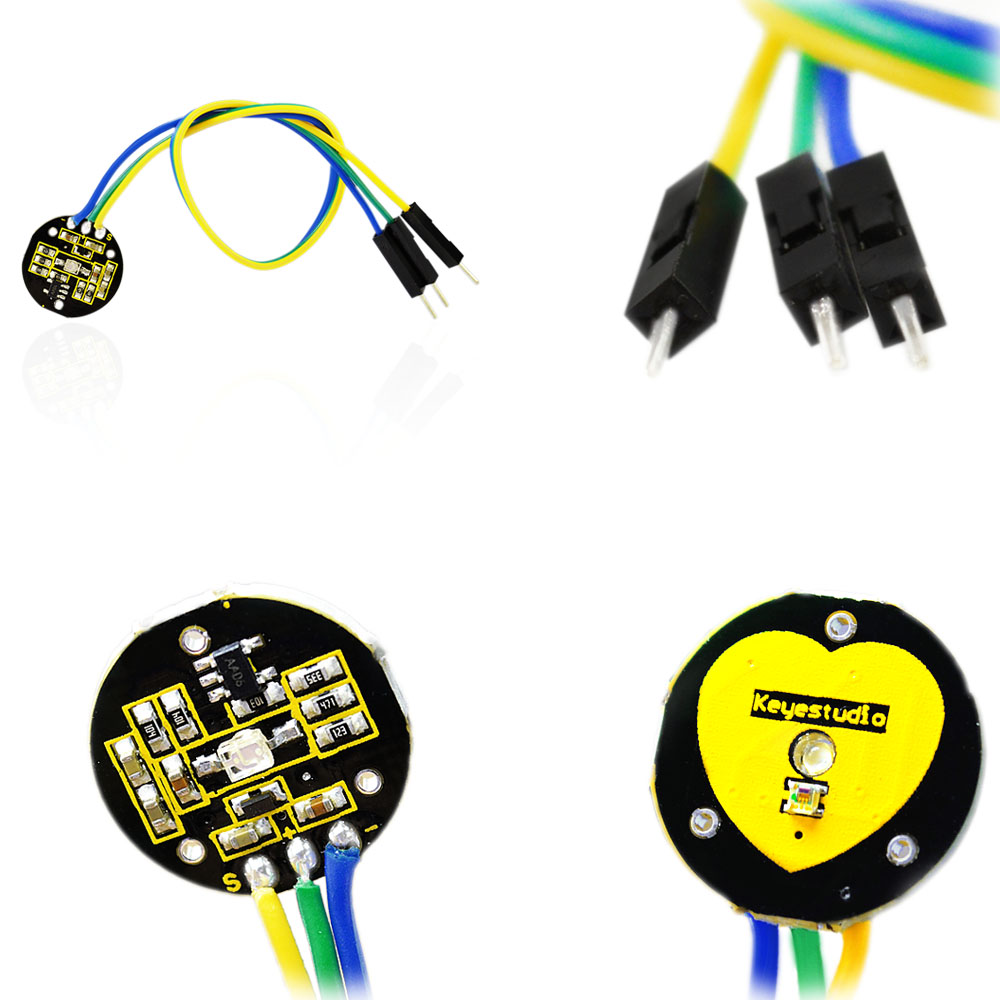

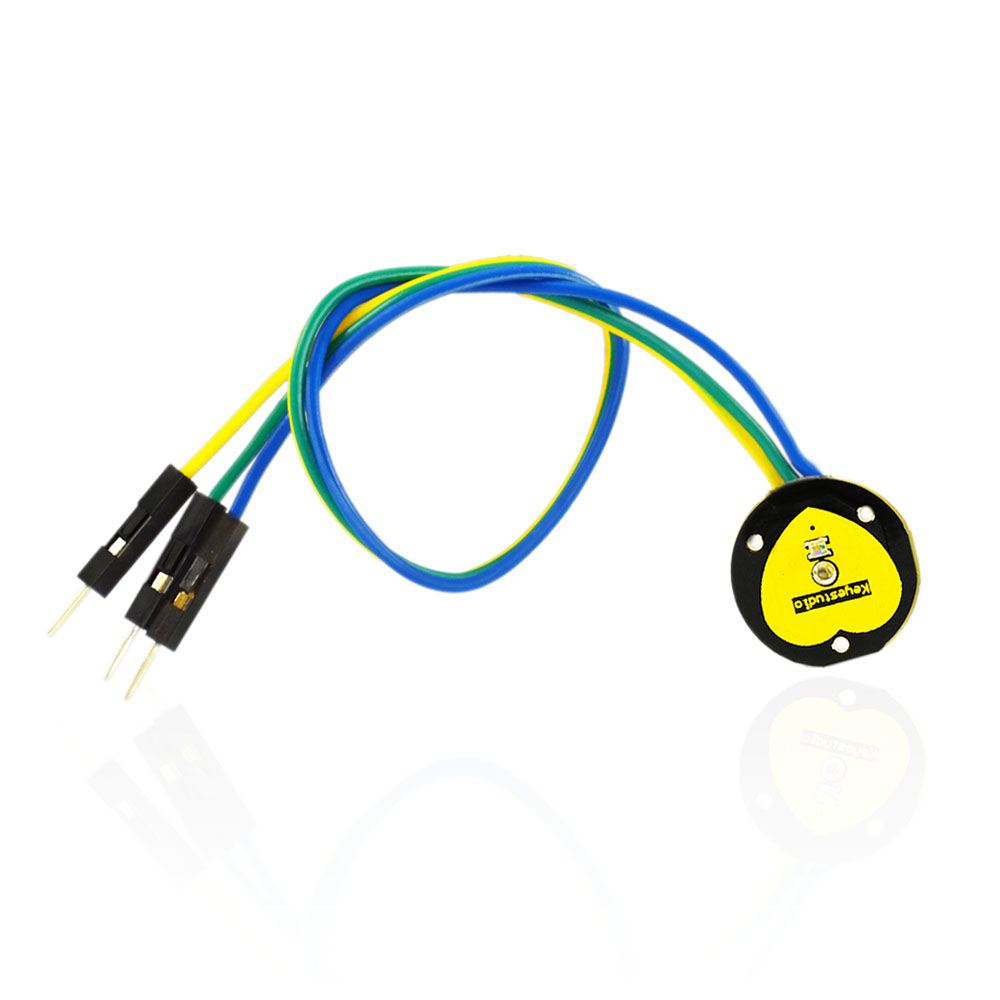

Keyes tudio XD-58C pulsensensor puls Herzfrequenz sensor modul

Das Keyestudio XD-58C Puls-Sensor-Modul ist ein kompakter, optischer Herzfrequenzsensor zur Messung des Pulses in Echtzeit. Es eignet sich hervorragend für Arduino-Projekte, Wearables und interaktive Anwendungen, bei denen biologische Signale erfasst und ausgewertet werden sollen.

Der Sensor arbeitet mit einer LED (515 nm Wellenlänge) und misst die Veränderung des Blutflusses durch Lichtreflexion. Das daraus resultierende analoge Signal wird durch eine integrierte Verstärker- und Rauschunterdrückungsschaltung aufbereitet und kann direkt von einem Mikrocontroller verarbeitet werden.

Die Anwendung ist einfach: Der Sensor wird am Finger oder Ohrläppchen platziert und liefert kontinuierlich Pulsdaten. In Kombination mit Open-Source-Software lassen sich diese Daten grafisch darstellen und auswerten – ideal für Lernzwecke, Experimente und kreative Projekte.

⚠ Wichtig: Dieses Produkt ist ausdrücklich kein medizinisches Gerät und nicht für Diagnose, Überwachung oder Behandlung von Krankheiten geeignet. Es dient ausschließlich Lern-, Entwicklungs- und Hobbyzwecken.

Technische Daten

Modell: KS0171
Produkt: XD-58C Puls Sensor Modul
Sensortyp: Optischer Herzfrequenzsensor
Ausgang: Analog
Betriebsspannung: 3,3 V – 5 V DC
Ausgangssignal:

• 0 – 3,3 V (bei 3,3 V Versorgung)
• 0 – 5 V (bei 5 V Versorgung)
  LED-Wellenlänge: 515 nm
  Signalverarbeitung: Integrierter Verstärker & Rauschfilter
  Montage: Modul (Standard)

Besondere Merkmale

✔ Optische Herzfrequenzmessung über Finger oder Ohrläppchen
✔ Analoger Ausgang für flexible Auswertung
✔ Integrierte Signalverstärkung & Rauschunterdrückung
✔ Kompatibel mit Arduino & anderen Mikrocontrollern
✔ Open-Source-Beispiele und Software verfügbar
✔ Einfacher Anschluss & schnelle Inbetriebnahme
✔ Ideal für Wearables & Biofeedback-Projekte
✔ Perfekt für Lern- und Experimentierzwecke

Anwendungen

✔ Arduino- & Mikrocontroller-Projekte
✔ Biofeedback- und Herzfrequenz-Experimente
✔ Wearable-Prototypen
✔ Interaktive Kunst- & Medienprojekte
✔ Sport- und Pulsvisualisierung (experimentell)
✔ STEM-Ausbildung & Forschung
✔ DIY-Elektronik & Prototyping

Lieferumfang

1 × Keyestudio XD-58C Puls Sensor Modul (KS0171)

⚠ Kein medizinisches Gerät
Dieses Produkt ist nicht zur medizinischen Nutzung, Diagnose oder Überwachung von Gesundheitszuständen geeignet.

⚠ Kein sicherheitsrelevantes Bauteil
Nicht für sicherheitskritische Anwendungen geeignet.

⚠ Bestimmungsgemäße Verwendung
Nur für Lern-, Entwicklungs- und Hobbyzwecke vorgesehen.

⚠ Betrieb nur innerhalb der Spezifikationen
Nur mit zulässiger Spannung (3,3V – 5V) betreiben.

⚠ Fachkenntnisse erforderlich
Anschluss und Nutzung nur durch Personen mit Grundkenntnissen in Elektronik.

⚠ Kein Spielzeug – nicht für Kinder geeignet
Enthält empfindliche Bauteile und Kleinteile.

⚠ ESD-Schutz beachten
Vor elektrostatischer Entladung schützen.
