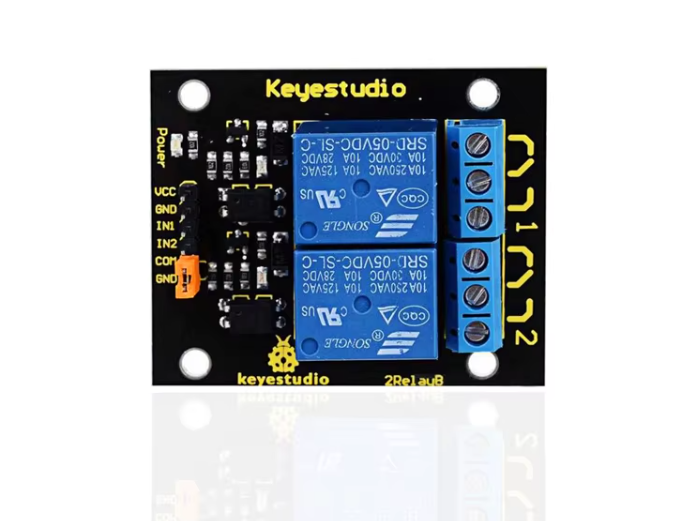

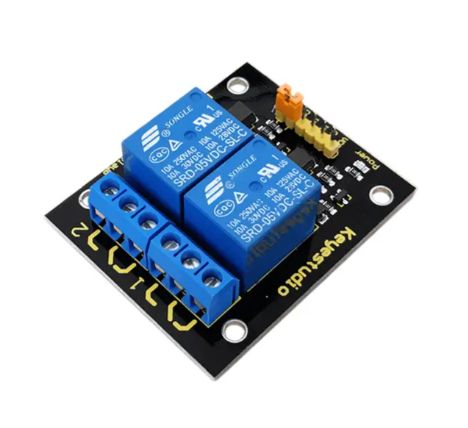

Keyestudio 2-Kanal Relaismodul (KS0057) 2-Kanal Relaismodul (5V)

• Das Keyestudio 2-Kanal Relaismodul (KS0057) ist ein vielseitiges Erweiterungsmodul zur sicheren Steuerung von externen Geräten über Mikrocontroller wie Arduino oder Micro:bit.

  Ausgestattet mit zwei hochwertigen SONGLE-Relais ermöglicht das Modul das Schalten von Geräten mit höherer Spannung und Stromstärke. Es können sowohl Wechselstrom- (bis 250V AC / 10A) als auch Gleichstromverbraucher (bis 30V DC / 10A) gesteuert werden.

  Die Ansteuerung erfolgt über ein TTL-Signal, wobei das Modul auf LOW-Pegel aktiviert wird (Active LOW). Dadurch eignet es sich ideal für Mikrocontroller-Projekte, bei denen Lasten wie Lampen, Lüfter oder Motoren geschaltet werden sollen.

  Dank der integrierten Status-LEDs lässt sich der Schaltzustand jedes Relais direkt erkennen. Das modulare Design ermöglicht eine einfache Verbindung und Integration in bestehende Projekte.

  ⚠ Wichtig: Dieses Modul ist für Lern-, Entwicklungs- und Hobbyprojekte konzipiert und nicht für den dauerhaften Einsatz in industriellen oder sicherheitskritischen Systemen geeignet.

  ---

  Technische Daten

  Modell: KS0057
  Typ: 2-Kanal Relaismodul
  Betriebsspannung: 5V DC
  Steuersignal: TTL (LOW-Level-Trigger)
  Relais: SONGLE
  Kanäle: 2

  Schaltleistung:

  • 250V AC / 10A
  • 125V AC / 10A
  • 30V DC / 10A
  • 28V DC / 10A

  Max. Schaltspannung:

  • 250V AC
  • 30V DC

  Kontaktart: Schließer (NO) / Öffner (NC)
  Schaltzeit: ≤ 10 ms

  Anschlüsse:

  • VCC: Versorgung
  • GND: Masse
  • IN1 / IN2: Steuersignale

  ---

  Besondere Merkmale

  ✔ 2 unabhängige Relaiskanäle
  ✔ Schalten von AC- und DC-Verbrauchern möglich
  ✔ LOW-Level-Trigger (Active LOW)
  ✔ Integrierte Status-LEDs pro Kanal
  ✔ Einfache Steuerung über Arduino & Micro:bit
  ✔ Hochwertige SONGLE-Relais
  ✔ Kompaktes und robustes Design
  ✔ Ideal für DIY- und Prototyping-Projekte

  ---

  Anwendungen

  ✔ Smart Home Projekte (z. B. Lichtsteuerung)
  ✔ Arduino- & Mikrocontroller-Projekte
  ✔ Schalten von Lampen, Lüftern & Motoren
  ✔ Automatisierungs- und Steuerungsprojekte (experimentell)
  ✔ DIY-Elektronik & Bastelprojekte
  ✔ Prototyping & Ausbildung

  ---

  Dokumentation & Beispielcode

  Weitere Informationen, Anschlussbeispiele und Code findest du hier:

  Keyestudio Wiki – Dual Relay Modul KS0057

  ---

  Lieferumfang

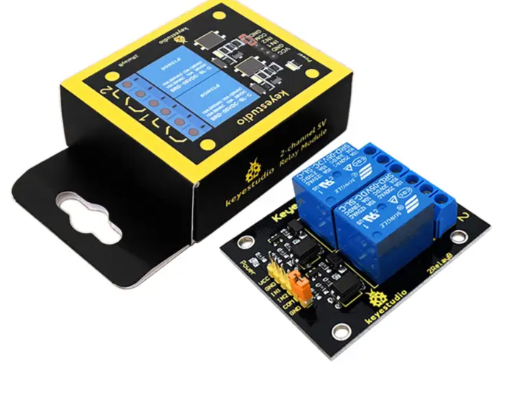

  1 × Keyestudio Dual 2-Kanal Relaismodul (KS0057)

⚠ Kein sicherheitsrelevantes Bauteil
Nicht für sicherheitskritische Anwendungen (z. B. Not-Aus, Personenschutz) geeignet.

⚠ Bestimmungsgemäße Verwendung
Nur für Ausbildungs-, Lern-, Entwicklungs- und Hobbyzwecke vorgesehen.
Nicht für industriellen Dauerbetrieb geeignet.

⚠ Umgang mit Netzspannung (Lebensgefahr)
Beim Schalten von 230V AC besteht Lebensgefahr durch elektrischen Strom.
Anschluss und Installation dürfen nur durch fachkundige Personen erfolgen.

⚠ Betrieb nur innerhalb der Spezifikationen
Maximale Schaltleistung und Spannungsbereiche dürfen nicht überschritten werden.

⚠ Fachkenntnisse erforderlich
Dieses Modul ist für Anwender mit Grundkenntnissen in Elektronik vorgesehen.

⚠ Kein Spielzeug – nicht für Kinder geeignet
Enthält elektronische Bauteile und Kleinteile.

⚠ ESD-Schutz beachten
Vor elektrostatischer Entladung schützen.
