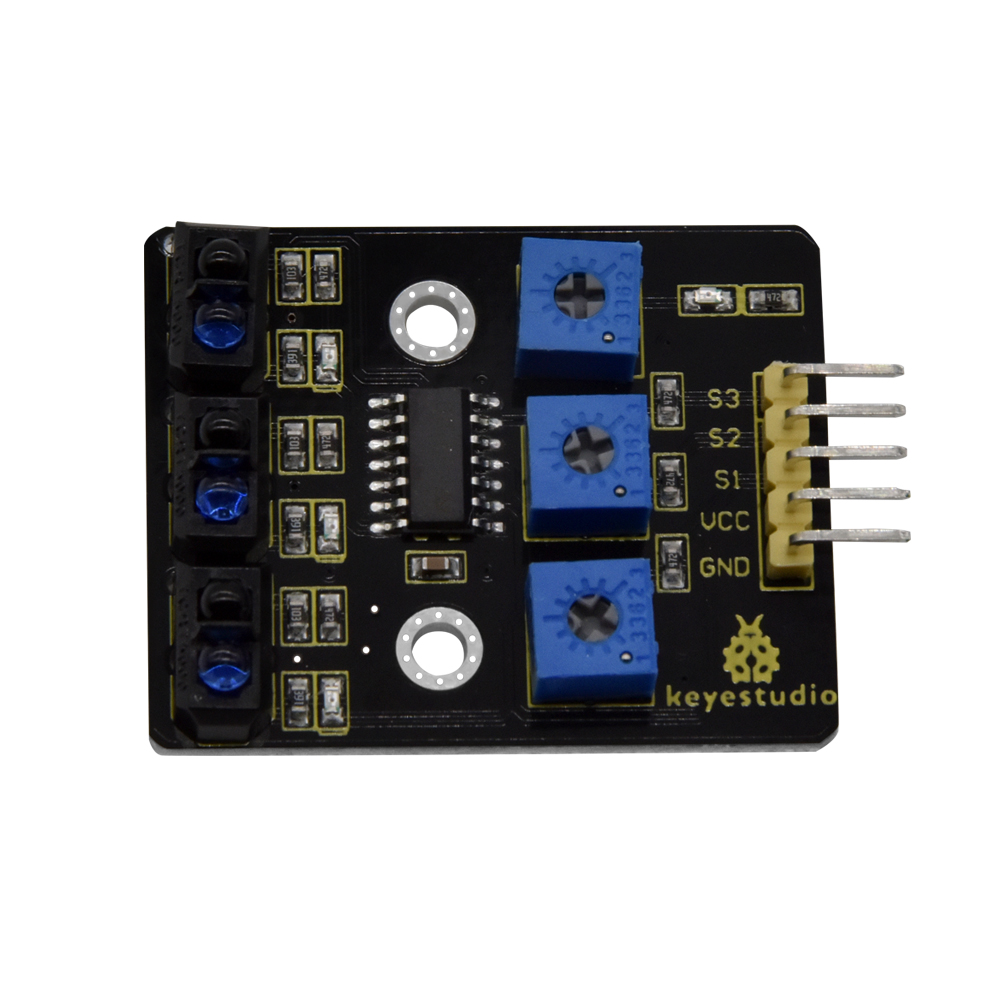

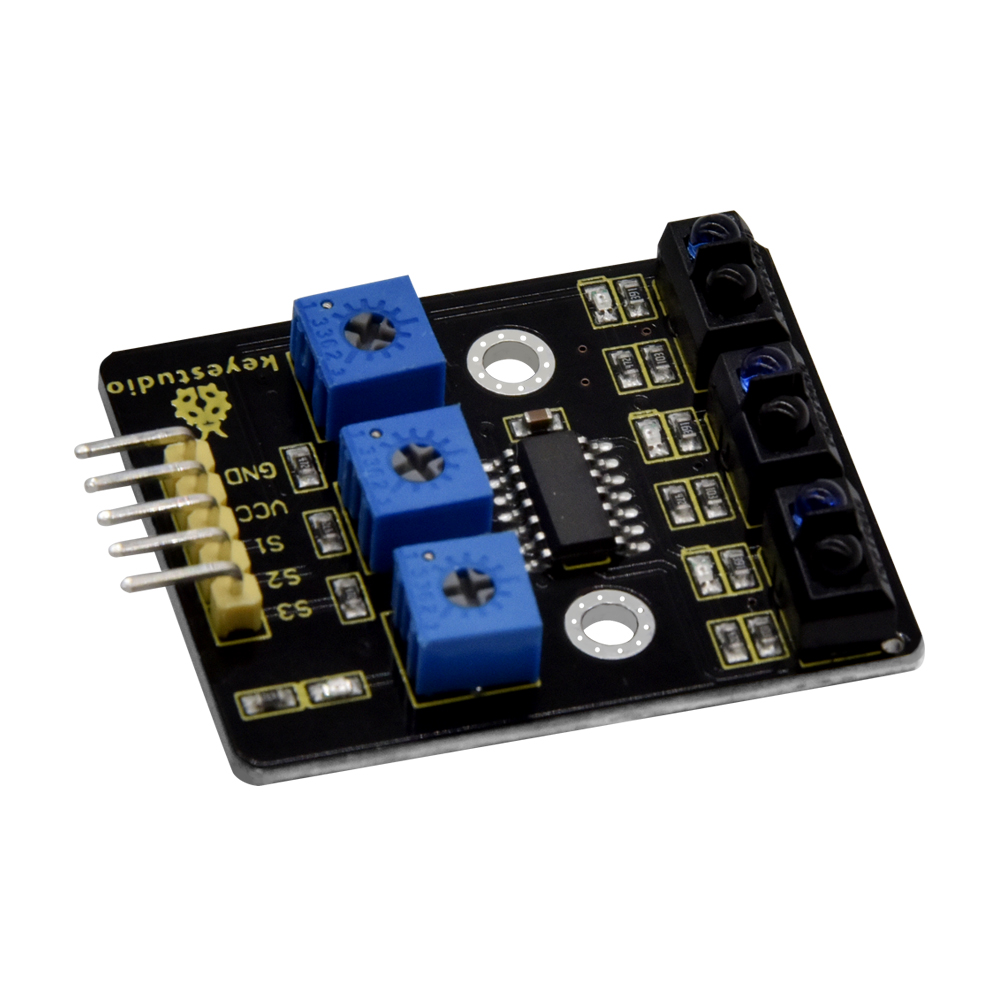

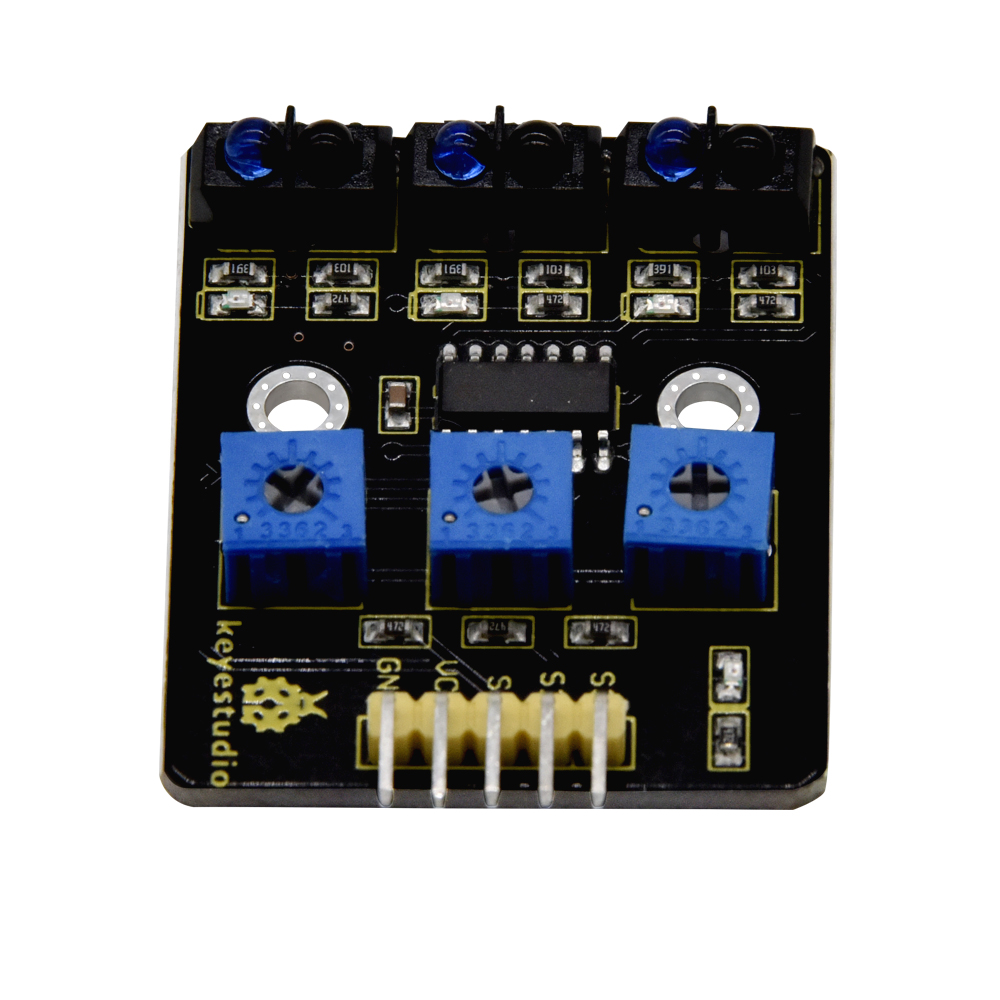

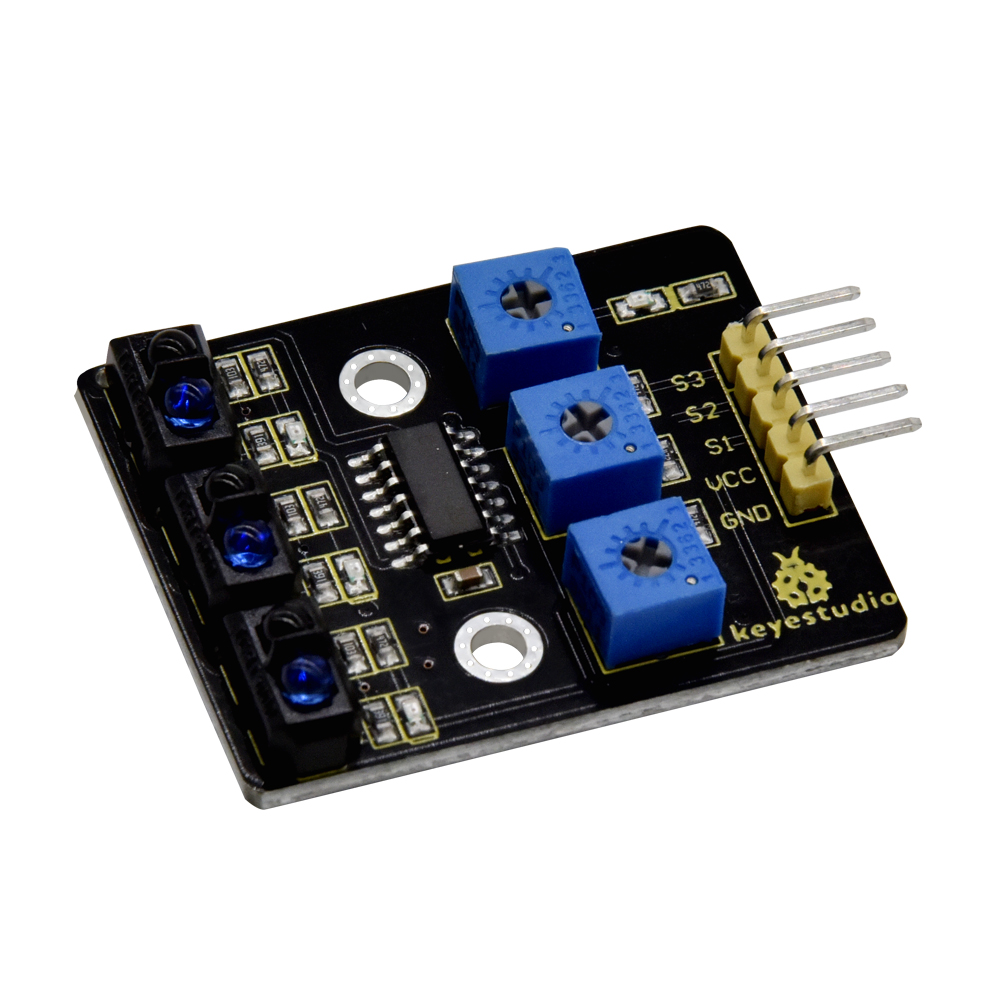

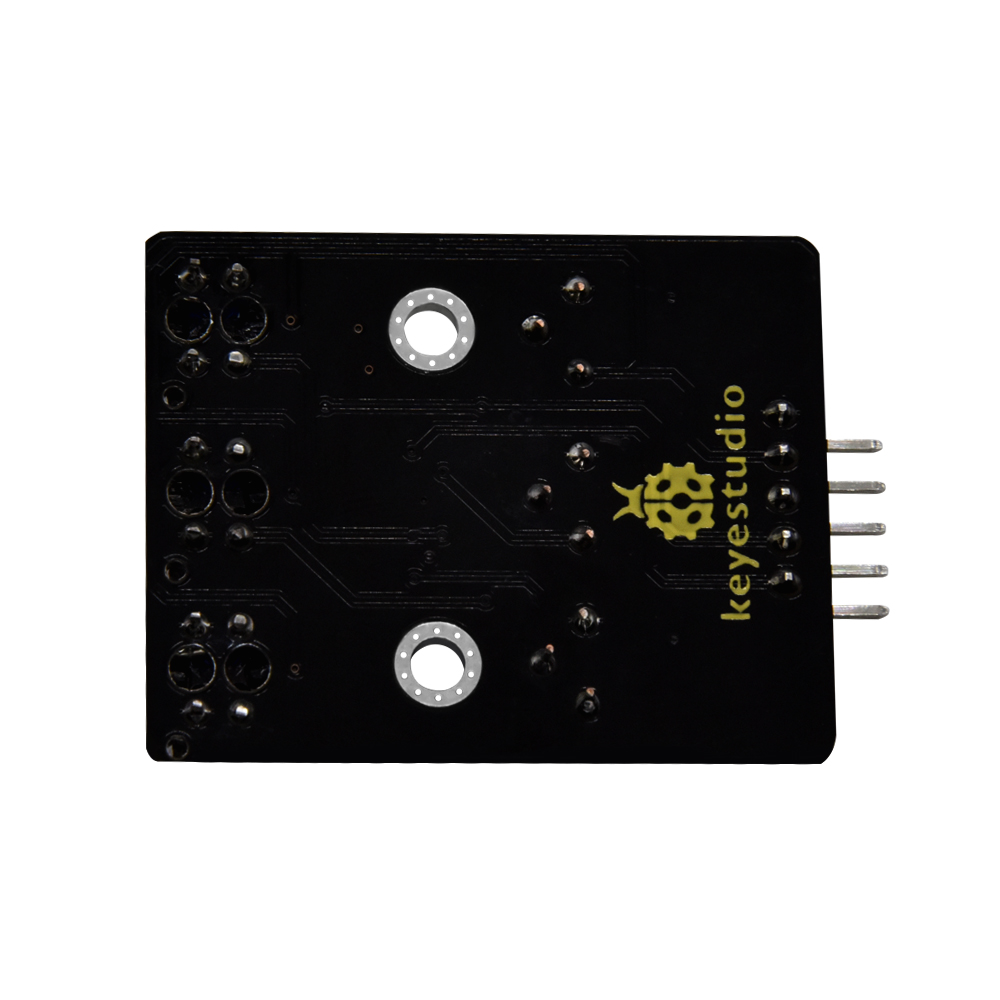

Keyes 3-Kanal Infrarot Tracking Sensor Modul – IR Line Tracking

• Das Keyestudio 3-Kanal Line Tracking Modul (KS0453) ist ein Infrarot-Sensormodul zur Linienverfolgung und Objekterkennung. Es wird häufig in Smart-Car-, Roboter- und DIY-Projekten eingesetzt.

  Das Modul basiert auf TCRT5000 Infrarotsensoren und nutzt die unterschiedliche Reflexion von Licht auf hellen und dunklen Oberflächen. Dadurch kann eine Linie zuverlässig erkannt und verfolgt werden.

  • Schwarz (dunkel) → HIGH-Signal
  • Weiß (hell) → LOW-Signal

  Die drei integrierten Sensoren ermöglichen eine präzise Positionsbestimmung, z. B. für Line-Follower-Roboter.

  Die Empfindlichkeit ist über ein Potentiometer einstellbar, wodurch sich das Modul an unterschiedliche Untergründe und Lichtverhältnisse anpassen lässt.

  ---

  Technische Daten

  • Modell: KS0453
  • Marke: Keyestudio
  • Typ: Infrarot Line Tracking Sensor
  • Sensoren: 3 × TCRT5000
  • Betriebsspannung: DC 3,3 – 5 V
  • Logikspannung: 5 V
  • Ausgang: Digital (HIGH / LOW)
  • Erkennungsabstand: ca. 0 – 30 mm
  • Schnittstelle: 5-polig (2,54 mm Rastermaß)
  • Empfindlichkeit: einstellbar (Trimmer)
  • Montagebohrungen: 2 × 3 mm
  • Material: FR4 Leiterplatte
  • Gewicht: ca. 6,6 g

  ---

  Besondere Merkmale

  ✔ 3-Kanal-Sensor für präzise Linienverfolgung
  ✔ TCRT5000 Infrarottechnologie
  ✔ Einstellbare Empfindlichkeit
  ✔ Digitale Ausgangssignale
  ✔ Einfache Integration in Mikrocontroller-Projekte
  ✔ Kompakte Bauweise mit Montagebohrungen

  ---

  Anwendungen

  ✔ Smart Car / Line-Follower Roboter
  ✔ Arduino-, Micro:bit- & STM32-Projekte
  ✔ Robotik & Automatisierung
  ✔ DIY-Elektronik
  ✔ Lern- & Schulprojekte

  ---

  Lieferumfang

  • 1 × Keyestudio 3-Kanal IR Tracking Sensor Modul (KS0453)

⚠ Kein sicherheitskritischer Sensor
Nicht für Anwendungen geeignet, bei denen Fehlfunktionen zu Personen- oder Sachschäden führen können.

⚠ Umgebungsabhängige Funktion
Die Erkennungsgenauigkeit hängt von Lichtverhältnissen, Abstand und Oberflächenbeschaffenheit ab.

⚠ Nur für Lern-, Hobby- & Entwicklungszwecke
Nicht für industrielle oder sicherheitsrelevante Systeme vorgesehen.

⚠ Nicht für Kinder geeignet
Kein Spielzeug – enthält elektronische Bauteile und Kleinteile.

⚠ Keine Haftung bei Fehlanwendung
Schäden durch falschen Anschluss, Spannung oder unsachgemäßen Gebrauch liegen beim Käufer.

⚠ ESD-Schutz beachten
Beim Umgang mit elektronischen Komponenten geeignete Schutzmaßnahmen treffen.
