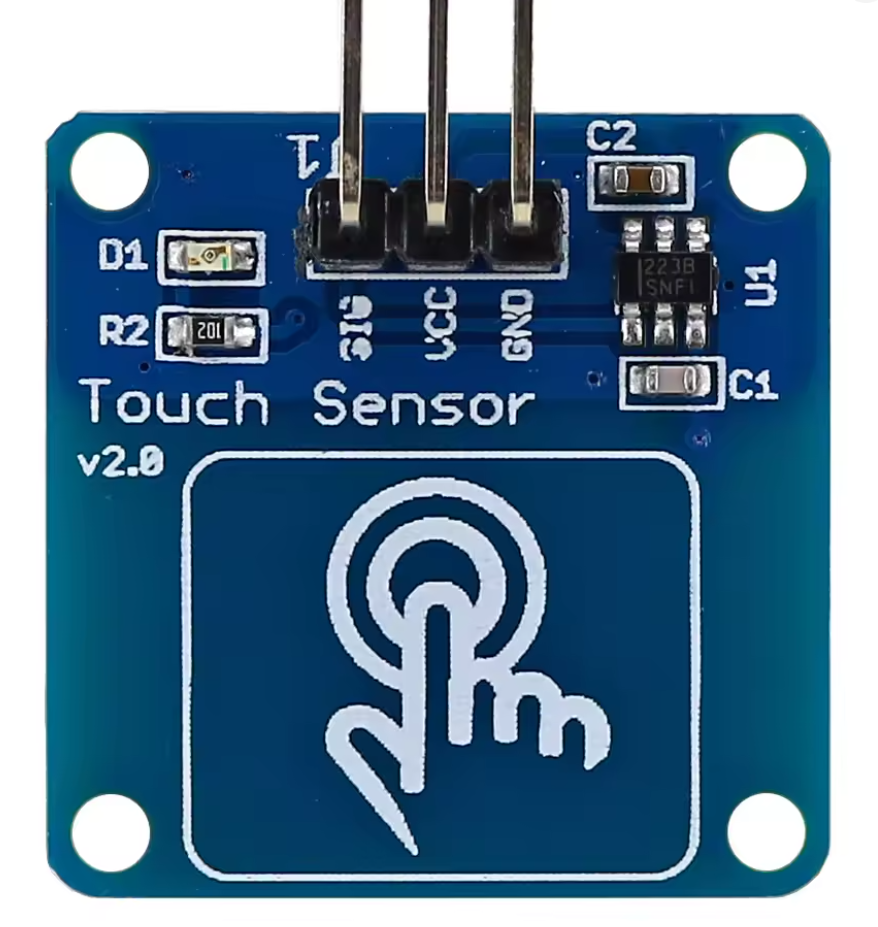

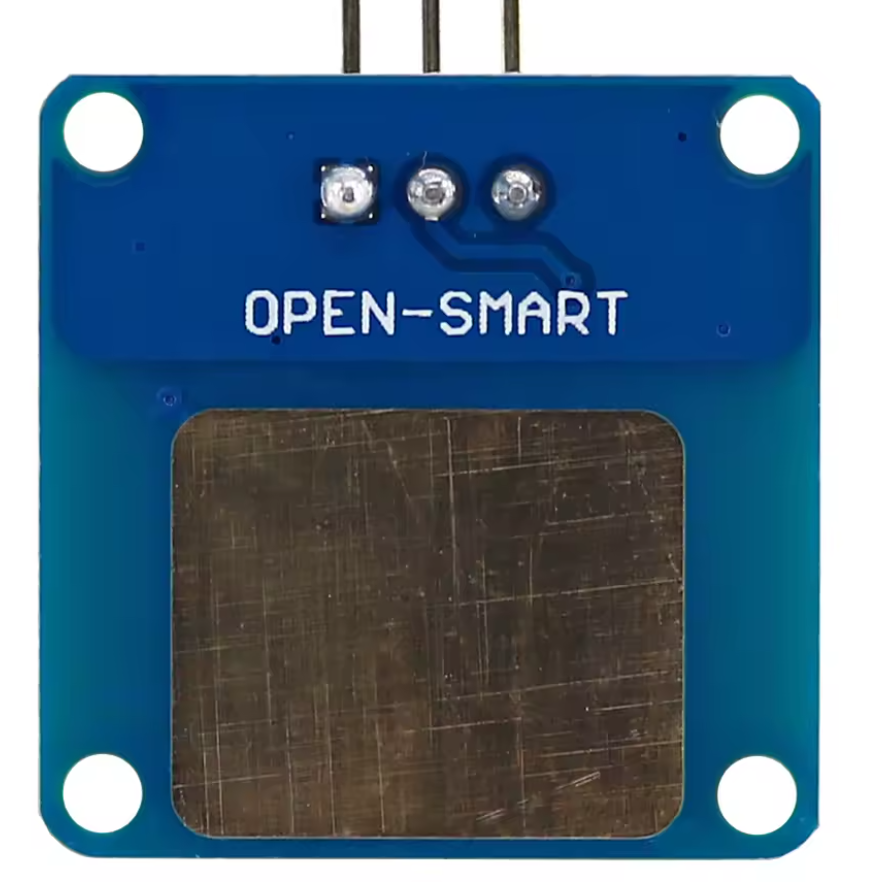

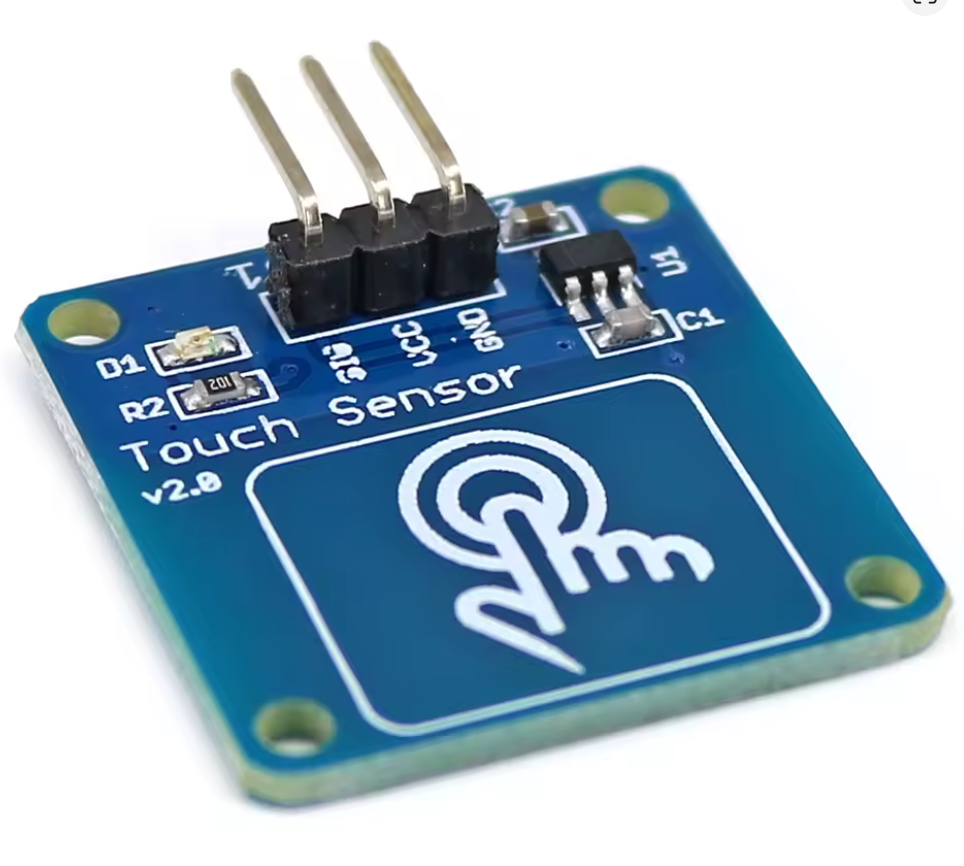

Touch Sensor Touch Schalter Modul TTP223B – Digitales Touch-Modul

Produktbeschreibung

Das TTP223B Touch Sensor Modul ist ein digitales, kapazitives Berührungsmodul, das bereits auf leichtes Antippen mit dem Finger reagiert. Es arbeitet im Direktmodus (Momentanbetrieb):
Wird die Touch-Fläche berührt, schaltet der Ausgang auf HIGH, nach dem Loslassen wieder auf LOW.

Durch die integrierte Filter-Schaltung bietet das Modul eine stabile Signalausgabe mit geringer Störanfälligkeit – ideal für zuverlässige Eingaben in Mikrocontroller-Projekten. Nach ca. 12 Sekunden ohne Berührung wechselt das Modul automatisch in einen stromsparenden Ruhemodus, wodurch es besonders für batteriebetriebene Anwendungen geeignet ist.

Ein großer Vorteil dieses Sensors ist die Möglichkeit der verdeckten Montage: Der Touch-Bereich kann hinter nichtmetallischen Oberflächen wie Kunststoff, Glas oder Acryl angebracht werden. Dadurch lassen sich unsichtbare Tasten in Möbeln, Wänden, Schreibtischen oder Gehäusen realisieren.

Das Modul verfügt über eine hochwertige Immersionsgold-Beschichtung für lange Lebensdauer sowie 4 M2-Montagebohrungen zur sicheren Befestigung.

Technische Daten

• Sensorchip: TTP223B

• Funktionsprinzip: Kapazitiver Touch-Sensor

• Betriebsmodus: Direktmodus (Momentantaster)

• Ausgangssignal: Digital (LOW / HIGH)

• Versorgungsspannung: 2 – 5 V DC

• Stromverbrauch: Sehr gering (Low-Power-Betrieb)

• Reaktionszeit: Sehr schnell

• Ruhemodus: Automatisch nach ca. 12 Sekunden ohne Berührung

• Montage: 4 × M2-Befestigungslöcher

• Oberfläche: Immersionsgold (korrosionsbeständig)

• Geeignete Materialien zur verdeckten Montage: Kunststoff, Glas, Acryl (nicht metallisch)

Besondere Merkmale

✔ Ersetzt mechanische Taster & Druckknöpfe
✔ Kapazitive Berührung – kein Verschleiß
✔ Verbesserte Filter-Schaltung für stabile Signale
✔ Sehr geringer Stromverbrauch
✔ Schnelle Reaktionszeit
✔ Funktioniert auch hinter Kunststoff, Glas & Acryl
✔ Hochwertige Leiterplattenbeschichtung (Immersionsgold)
✔ Einfache Anbindung an Arduino & Mikrocontroller

Anwendungen

✔ Arduino-, ESP32-, ESP8266- & STM32-Projekte
✔ DIY-Elektronik & Bastelprojekte
✔ Smart-Home-Bedienelemente
✔ Versteckte Touch-Tasten in Möbeln & Gehäusen
✔ Licht-, Relais- & Gerätesteuerung
✔ Ausbildungs- & Lernprojekte
✔ Prototyping & Experimentieraufbauten

Lieferumfang

• 1 × TTP223B Kapazitives Touch Sensor Modul

⚠ Kein sicherheitsrelevantes Bauteil
Dieses Modul ist nicht für sicherheitskritische Anwendungen (z. B. Not-Aus, Maschinensteuerungen) geeignet.

⚠ Nur für Lern-, Hobby- & Entwicklungszwecke
Die Verwendung erfolgt auf eigene Verantwortung des Käufers.

⚠ Keine Haftung für Fehlanschluss
Schäden durch falsche Spannung, fehlerhafte Verdrahtung oder unsachgemäßen Gebrauch liegen beim Käufer.

⚠ Nicht für Kinder geeignet
Kein Spielzeug – enthält elektronische Bauteile und Kleinteile.

⚠ ESD-Schutz beachten
Beim Umgang mit elektronischen Komponenten sind geeignete Schutzmaßnahmen zu treffen.
