AMS1117 Netzteilmodul 5 V LDO Linearregler bis 800 mA–regler

Produktbeschreibung

Das AMS1117-5.0 Netzteilmodul stellt eine feste Ausgangsspannung von 5 Volt bereit und eignet sich hervorragend zur Spannungsversorgung empfindlicher Elektronik. Der integrierte LDO-Festspannungsregler der AMS1117-Serie liefert einen Ausgangsstrom von bis zu 800 mA.

Der Regler arbeitet mit einem geringen Spannungsunterschied zwischen Ein- und Ausgang. Der Dropout beträgt maximal 1,3 V und ist bei niedrigeren Lastströmen noch geringer. Dadurch kann das Modul bereits mit vergleichsweise niedrigen Eingangsspannungen zuverlässig betrieben werden.

Durch die integrierten Filter- und Stützkondensatoren wird eine saubere und stabile 5-V-Versorgung gewährleistet. Das kompakte Modul eignet sich ideal für den Einsatz auf Breadboards, in Prototypen oder in fest verbauten Elektronikprojekten.

Technische Daten

• Reglerchip: AMS1117-5.0

• Reglertyp: LDO Linearregler

• Ausgangsspannung: 5 V DC (fest)

• Max. Ausgangsstrom: bis zu 800 mA

• Dropout-Spannung: max. 1,3 V (lastabhängig)

• Eingangsspannung: ≥ ca. 6,3 V empfohlen

• Betriebsart: Festspannungsregler

• Kühlung: passiv über Leiterplatte (Wärmeentwicklung beachten)

• Bauform: Netzteilmodul / Reglerplatine

Besondere Merkmale

✔ Stabile 5-V-Ausgangsspannung
✔ Bis zu 800 mA Ausgangsstrom
✔ Geringer Dropout für flexible Eingangsspannungen

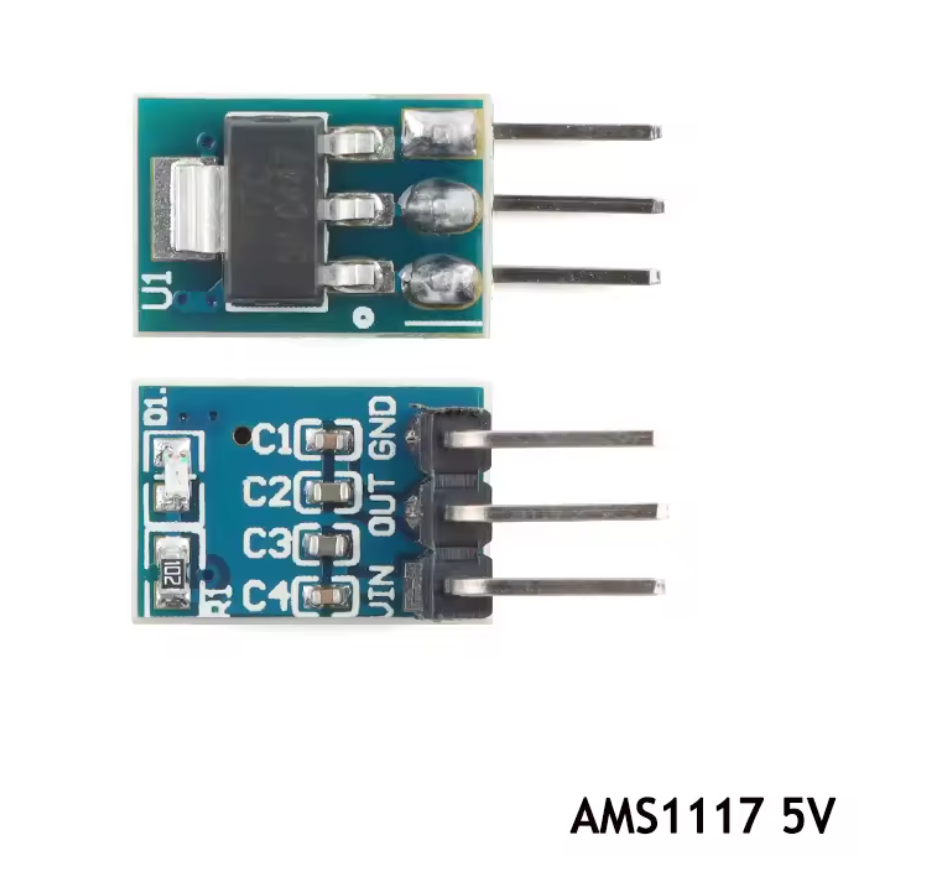

✔ Integrierte Filterkondensatoren
✔ Einfache Anwendung ohne zusätzliche Beschaltung
✔ Kompaktes Format für Breadboard & Einbau
✔ Ideal für Mikrocontroller & Peripherie

Anwendungen

✔ Arduino- & Mikrocontroller-Projekte
✔ Versorgung von Sensoren, Modulen & Displays
✔ DIY-Elektronik & Bastelprojekte
✔ Prototyping & Testaufbauten
✔ Ausbildungs- & Lernprojekte

Lieferumfang

• 1 × AMS1117-5.0 Netzteilmodul (5 V)

⚠ Linearregler – kein Schaltnetzteil
Überschüssige Spannung wird in Wärme umgewandelt.

⚠ Wärmeentwicklung beachten
Bei hohen Eingangsspannungen oder hohen Strömen kann sich das Modul stark erwärmen.
Zusätzliche Kühlung kann erforderlich sein.

⚠ Nur für Lern-, Hobby- & Entwicklungszwecke
Nicht für sicherheitskritische oder industrielle Anwendungen vorgesehen.

⚠ Keine Haftung bei Fehlanschluss
Schäden durch falsche Spannung, Überlast oder Kurzschluss liegen beim Käufer.

⚠ Nicht für Kinder geeignet
Kein Spielzeug – enthält elektronische Bauteile.

⚠ ESD-Schutz beachten
Beim Umgang mit elektronischen Komponenten sind geeignete Schutzmaßnahmen zu treffen.
